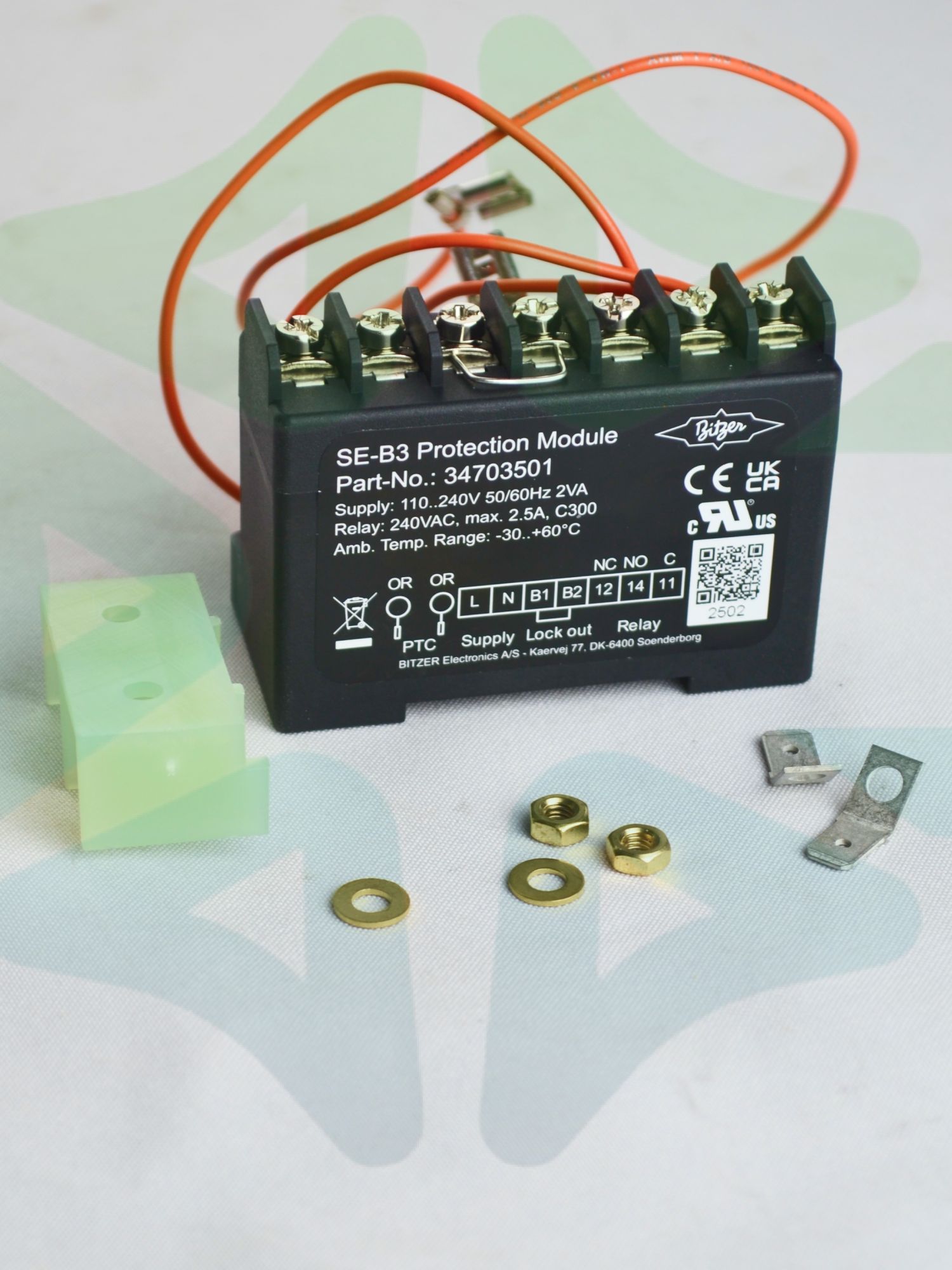

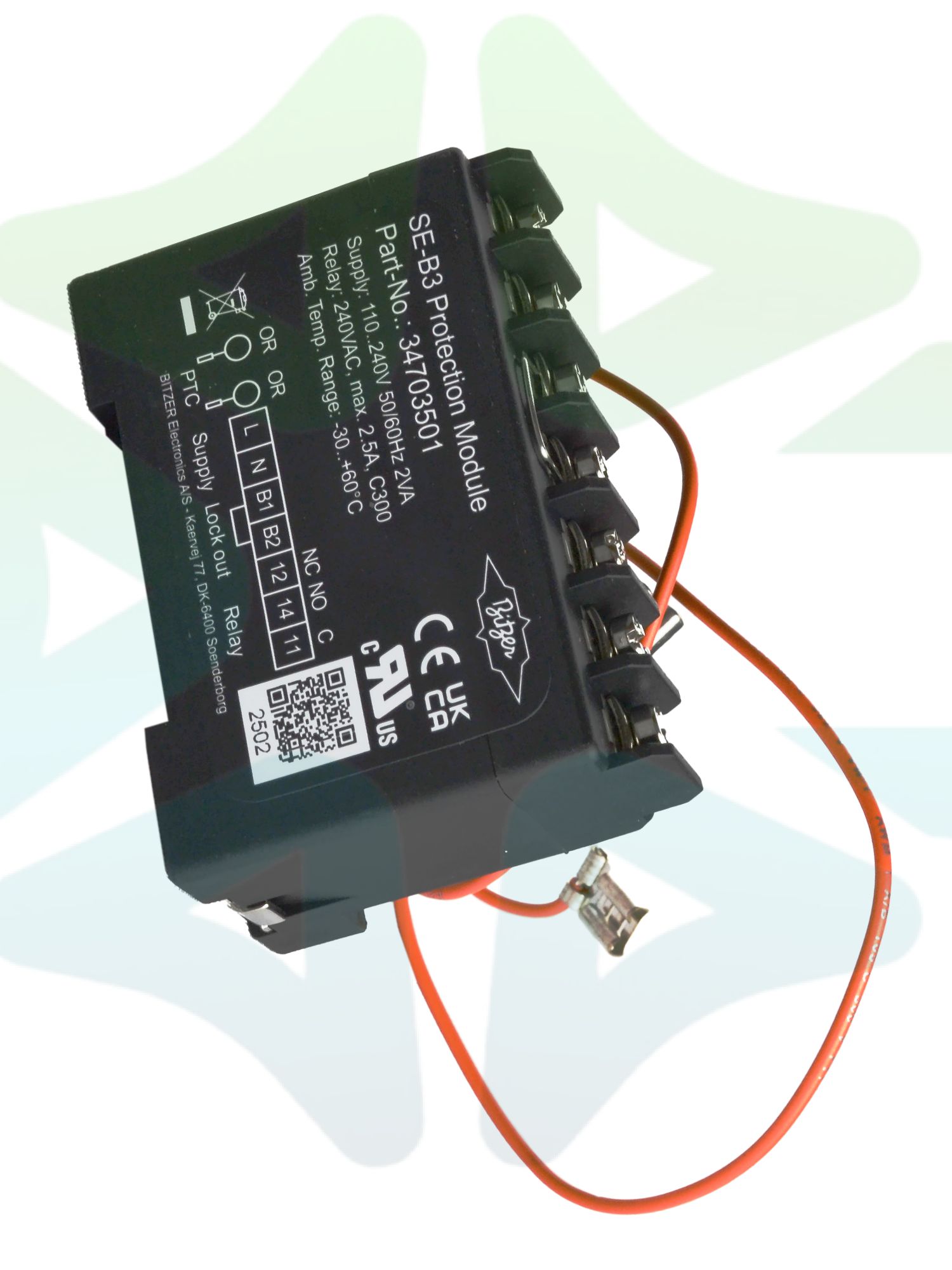

Устройство защиты электродвигателя SE-B3 34703504 для поршневого компрессора Bitzer 230В

SE-B3 34703504 – это высокоэффективное устройство защиты электродвигателей для поршневых компрессоров Bitzer, разработанное специально для применений в коммерческом холодильном оборудовании. Этот прибор находит широкое применение в торговых и логистических холодильных системах, а также в пищевой промышленности, обеспечивая надежную защиту компрессоров соответствующей серии и типоразмера.

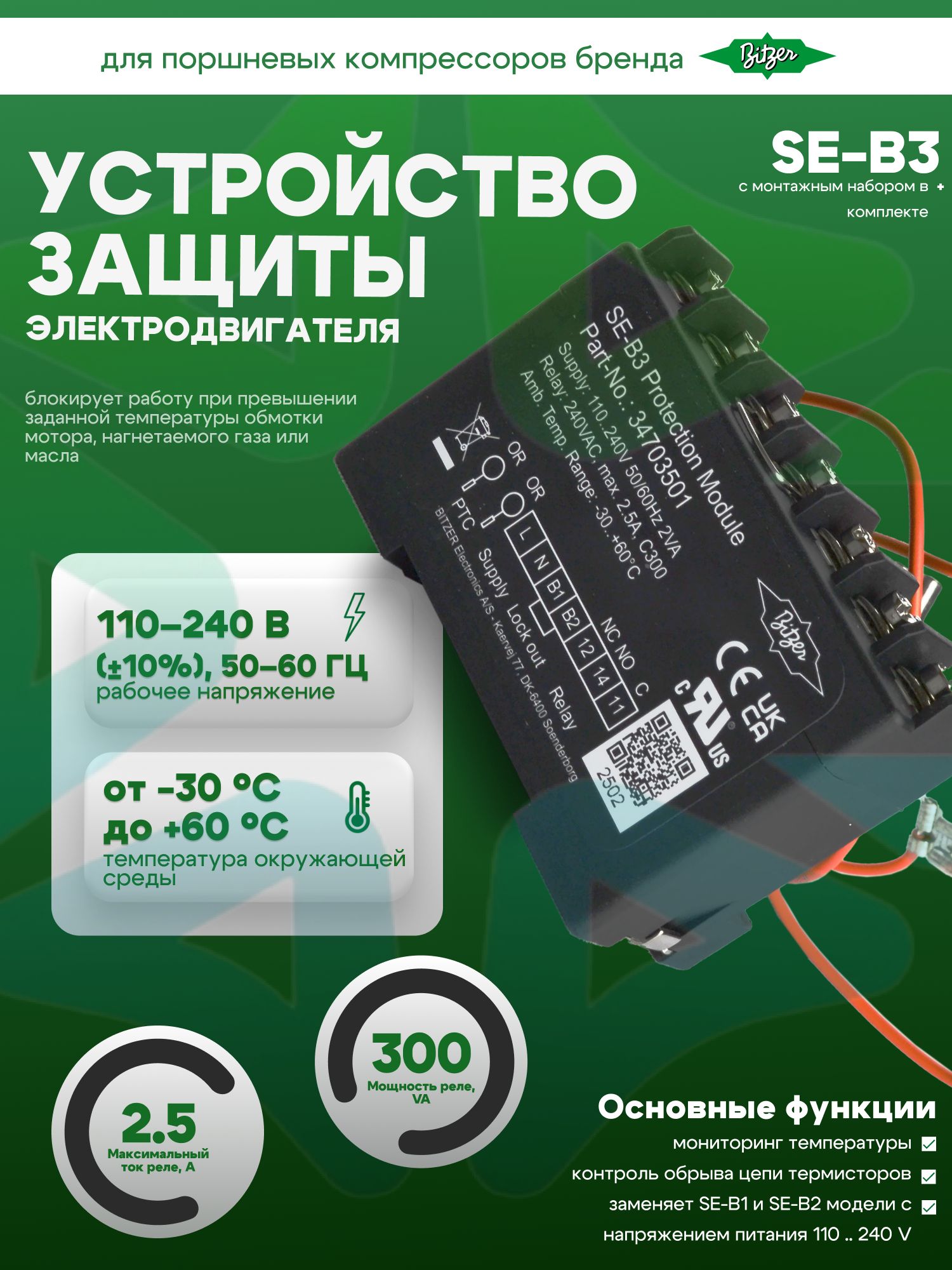

Реле напряжения SE-B3 обладает рядом важных защитных функций, включая непрерывный мониторинг температуры. Устройство оперативно блокирует систему при превышении допустимых значений температуры обмотки мотора, нагнетаемого газа или масла, предотвращая тем самым серьезные повреждения компрессора. Дополнительная функция мониторинга обрыва цепи термисторов повышает надежность системы защиты.

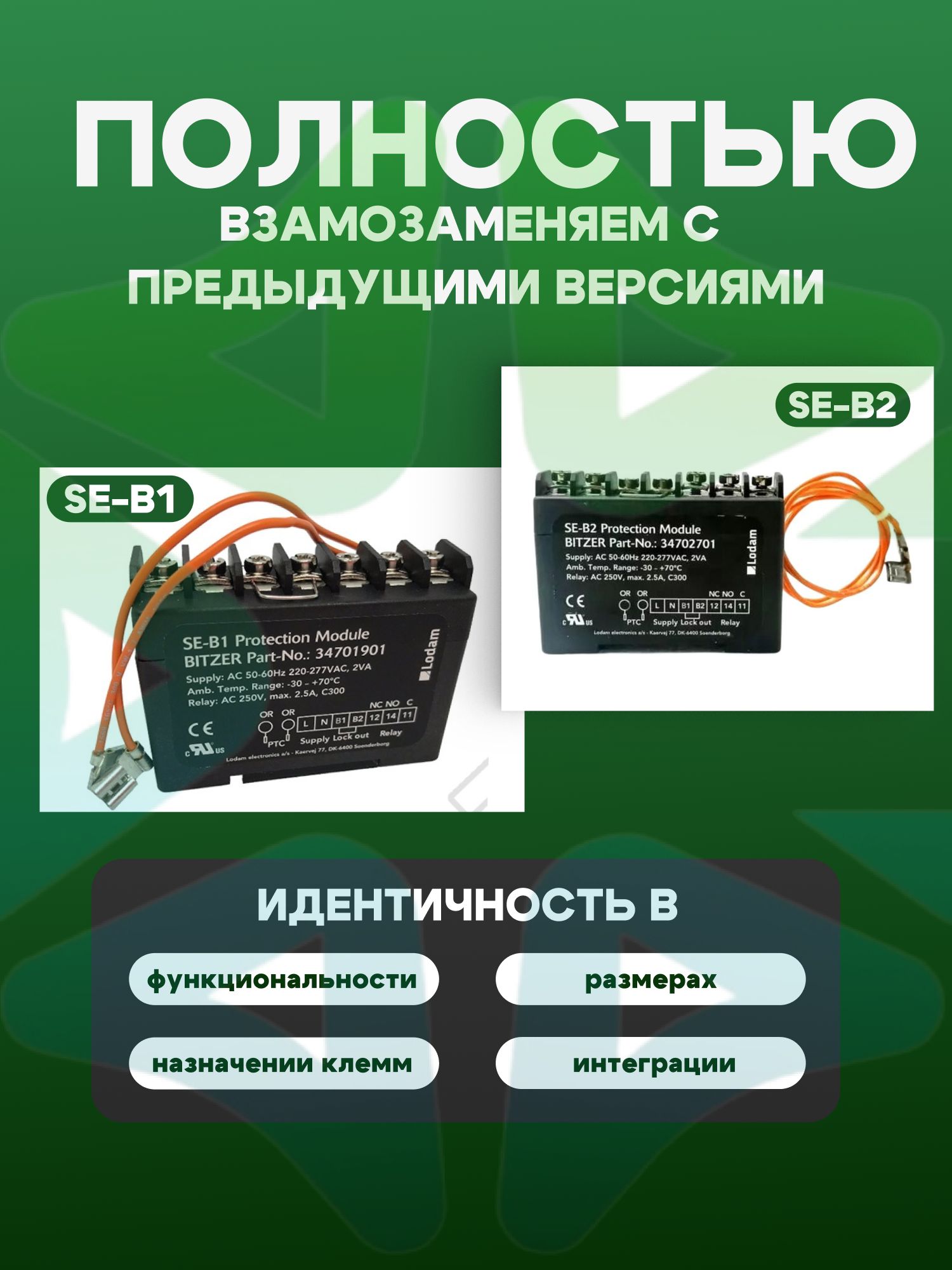

Одним из ключевых преимуществ SE-B3 является его взаимозаменяемость с предыдущими моделями SE-B1 и SE-B2 с напряжением питания 110–240 В. Электрические соединения, функционал, назначение клемм, а также размеры и интеграция в систему управления полностью идентичны, что значительно упрощает процесс замены и модернизации оборудования.

Прибор термисторной защиты SE-B3 отличается компактными размерами (50 × 68,3 × 32,5 мм) и небольшим весом (около 150 г), что облегчает его установку и интеграцию в существующие системы. Устройство рассчитано на работу в широком диапазоне температур окружающей среды (от -30 до +60 °C) и на максимальной высоте установки до 2000 м.

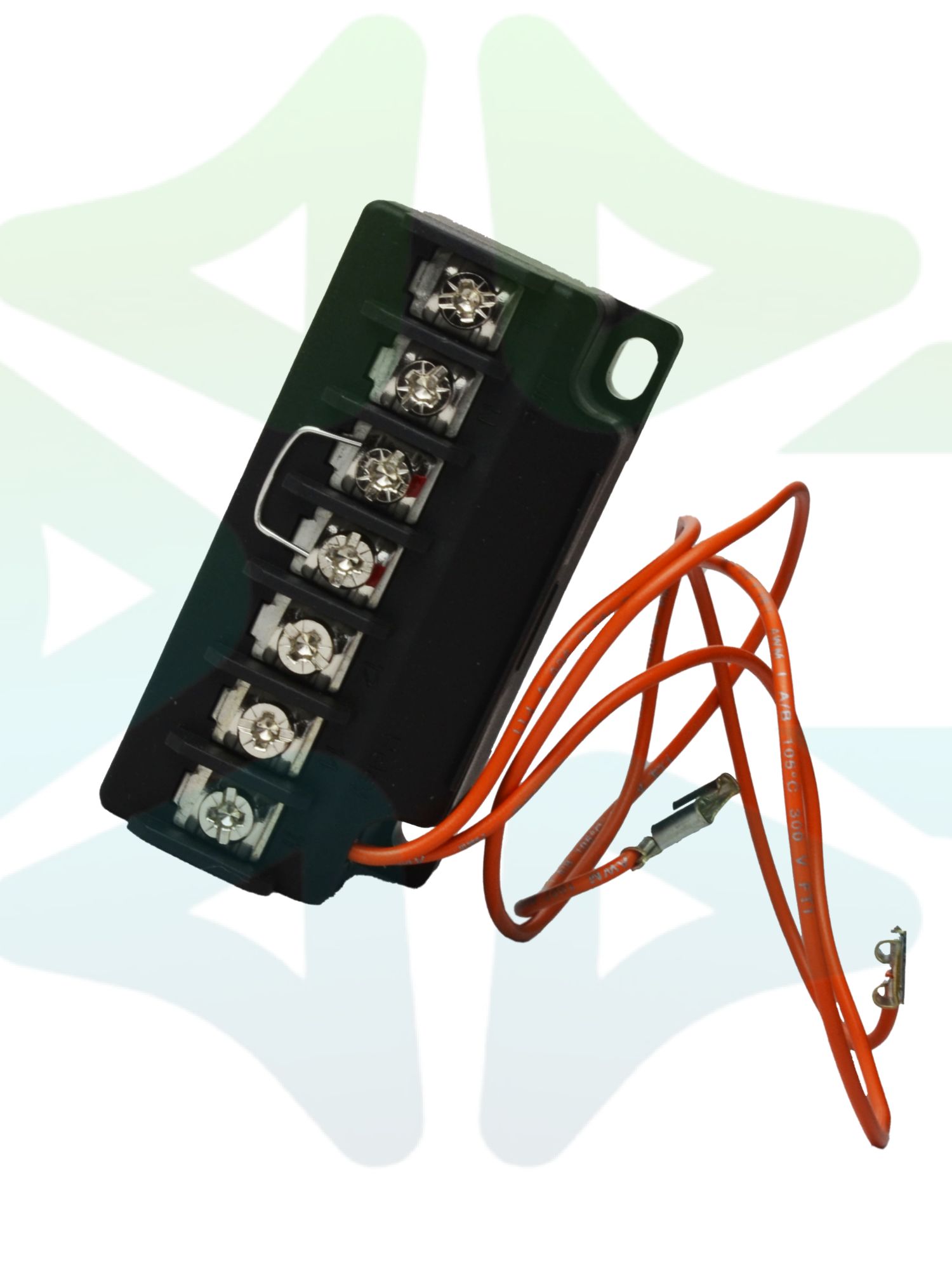

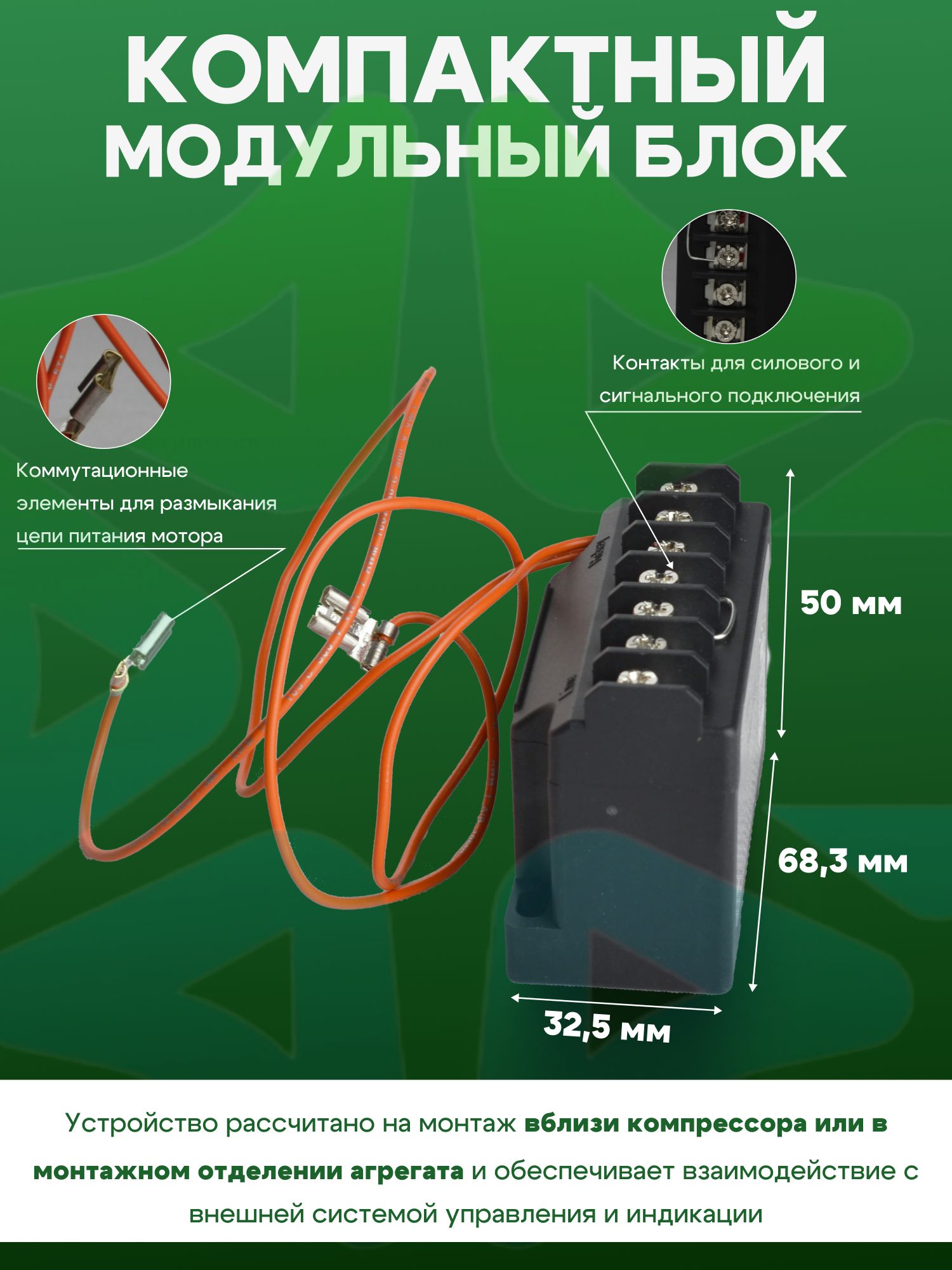

Прибор представляет собой компактный модульный блок, предназначенный для встраивания в электрическую схему компрессора либо в шкаф управления. Он оснащён контактами для силового и сигнального подключения, а также коммутационными элементами, обеспечивающими размыкание цепи питания двигателя. Устройство монтируется рядом с компрессором или в специальном отсеке агрегата и поддерживает связь с внешней системой управления и индикации.

В заключение, SE-B3 является надежным и эффективным решением для защиты поршневых компрессоров Bitzer в широком спектре коммерческих холодильных применений. Его расширенные защитные функции, простота установки и интеграции, а также возможности диагностики делают его незаменимым компонентом современных холодильных систем, обеспечивая долговечность и надежную работу компрессоров.

Технические характеристики:

• Напряжение сети эл. питания: 110–240 В (±10%), 50–60 Гц;
• Напряжение реле AC: 24 .. 240 V;
• Напряж. реле DC: min. 24 V;
• Ток реле : 0,02 .. 2,5 A;
• Мощность реле макс. : 300 VA;
• Код реле: C300;

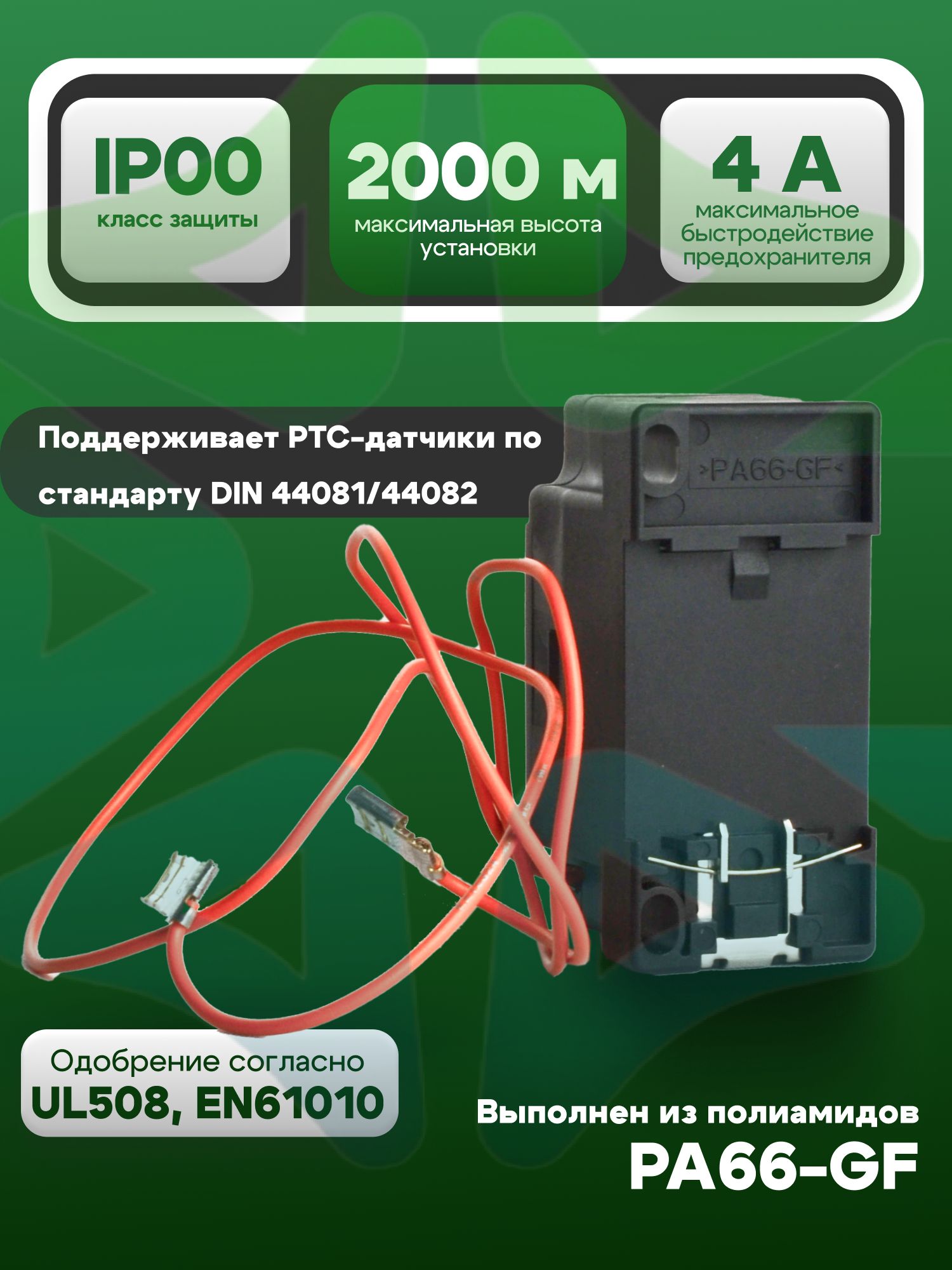

• Одобрение согласно: UL508, EN61010;
• Температура окружающей среды : -30 .. 60°C;
• Макс. высота : 2000 м;
• Быстродействие предохранителя макс.: 4 A;
• Класс защиты : IP00;
• Размеры: 50 × 68,3 × 32,5 мм
• Длина кабеля мониторинг температуры обмотки: 350 мм.
