Капиллярная трубка представляет собой важнейший элемент холодильной системы, выполняющий функцию дроссельного устройства в цикле охлаждения. При всей простоте конструкции данный компонент обеспечивает регулирование потока хладагента, что напрямую определяет эффективность работы всей системы.

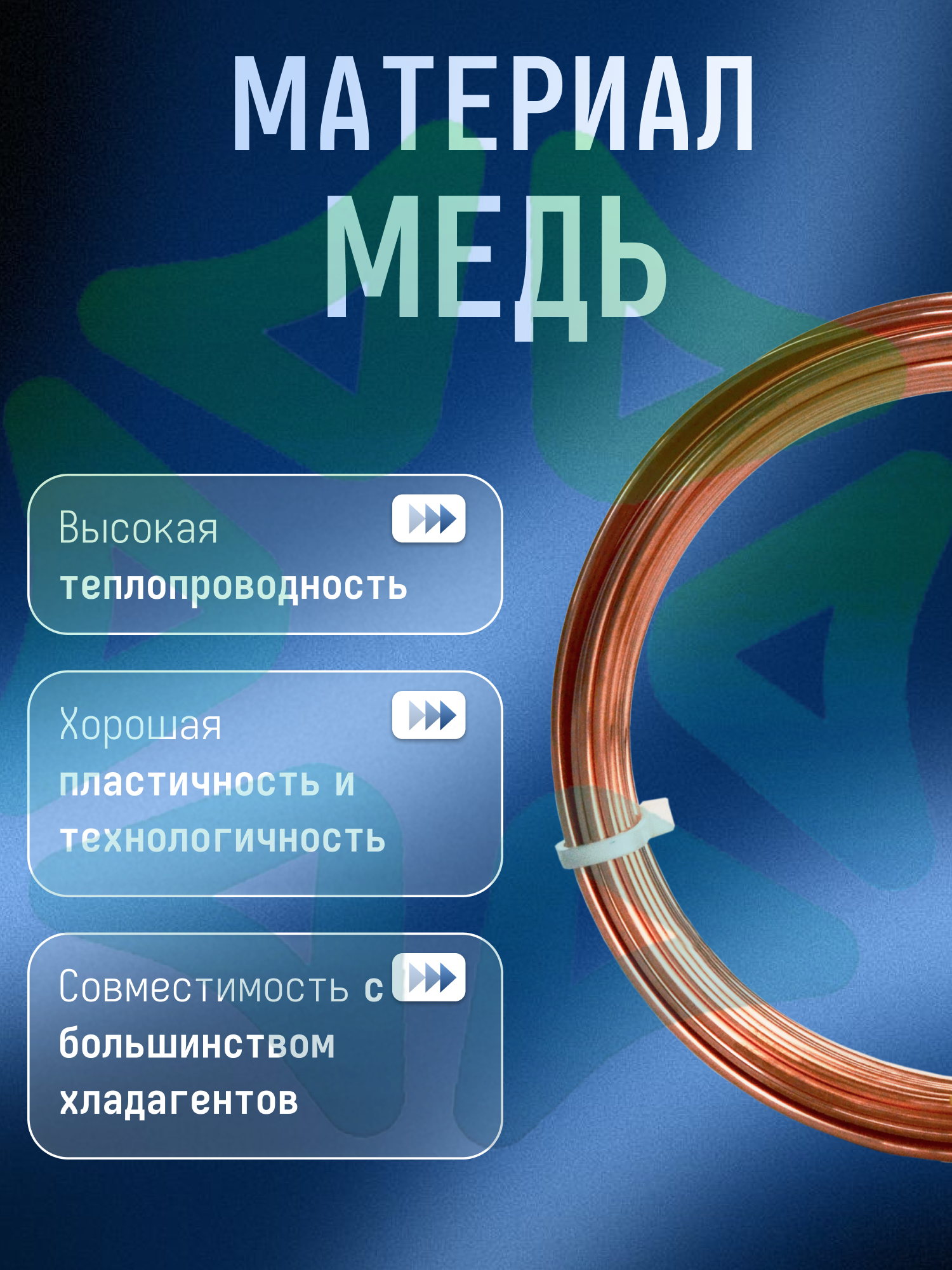

Данная капиллярка изготовлена из меди и имеет следующие размеры :
-
2,51 мм - внешний диаметр;
-
0,635 мм - толщина стенки трубки;
-
1,24 мм - внутренний диаметр;
-
15 м - длина 1 бухты.
Трубка выполняет ключевые функции в холодильном цикле: создаёт разницу давлений между конденсатором и испарителем, дросселирует поток хладагента (снижает его давление и температуру перед подачей в испаритель), регулирует расход рабочего вещества в зависимости от тепловой нагрузки и разделяет зоны высокого и низкого давления в контуре. При движении по капилляру давление хладагента постепенно падает из‑за гидравлического сопротивления, а в определённой точке начинается частичное вскипание — на выходе формируется двухфазная смесь (жидкость + пар), которая поступает в испаритель для поглощения тепла.
Длина капиллярной трубки и тип используемого хладагента тесно взаимосвязаны, поскольку оба параметра определяют гидравлическое сопротивление системы, от которого напрямую зависит эффективность охлаждения.
При выборе капиллярной трубки необходимо учесть комплекс параметров:
-
Мощность компрессора. Чем мощнее компрессор, тем больший объём хладагента нужно пропустить, поэтому часто выбирают трубку с большим диаметром и чуть более короткой длиной.
-
Тип хладагента.Разные хладагенты требуют корректировки длины трубки.
-
Внутренний диаметр трубки. Он напрямую влияет на пропускную способность. Даже небольшое изменение диаметра кардинально меняет расход хладагента.
-
Тепловая нагрузка на испаритель и температурные условия эксплуатации.
