Регулятор скорости вращения однофазный FASEC 33

FASEC 33 – это электронный регулятор скорости от компании Eliwell, разработанный для точного контроля вращения крыльчаток и других нагрузок. Устройство FASEC 33 прошло проверку по Сводным европейским стандартам безопасности. Это позволяет использовать его в приборах бытового и подобного назначения.

Данное устройство классифицируется:

• как встраиваемое устройство автоматического электронного управления с независимым монтажом в зависимости от конструкции

• как устройство управления с действием типа 1Y в соответствии с характеристиками автоматического функционирования.

Этот регулировщик скорости имеет 2 выхода регулирования на симистор. Первый вариант-стандартный, он предназначен для управления нагрузкой до максимума 2,5 A, а специальный вариант позволяет регулировать до максимума 7 A. Специальная версия оснащена внешним LC-фильтром, который эффективно подавляет кондуктивные помехи и радиочастотные излучения, возникающие в процессе регулирования. Кроме того, существует еще одна специальная модель для регулировки скорости двигателями ZHIEL.

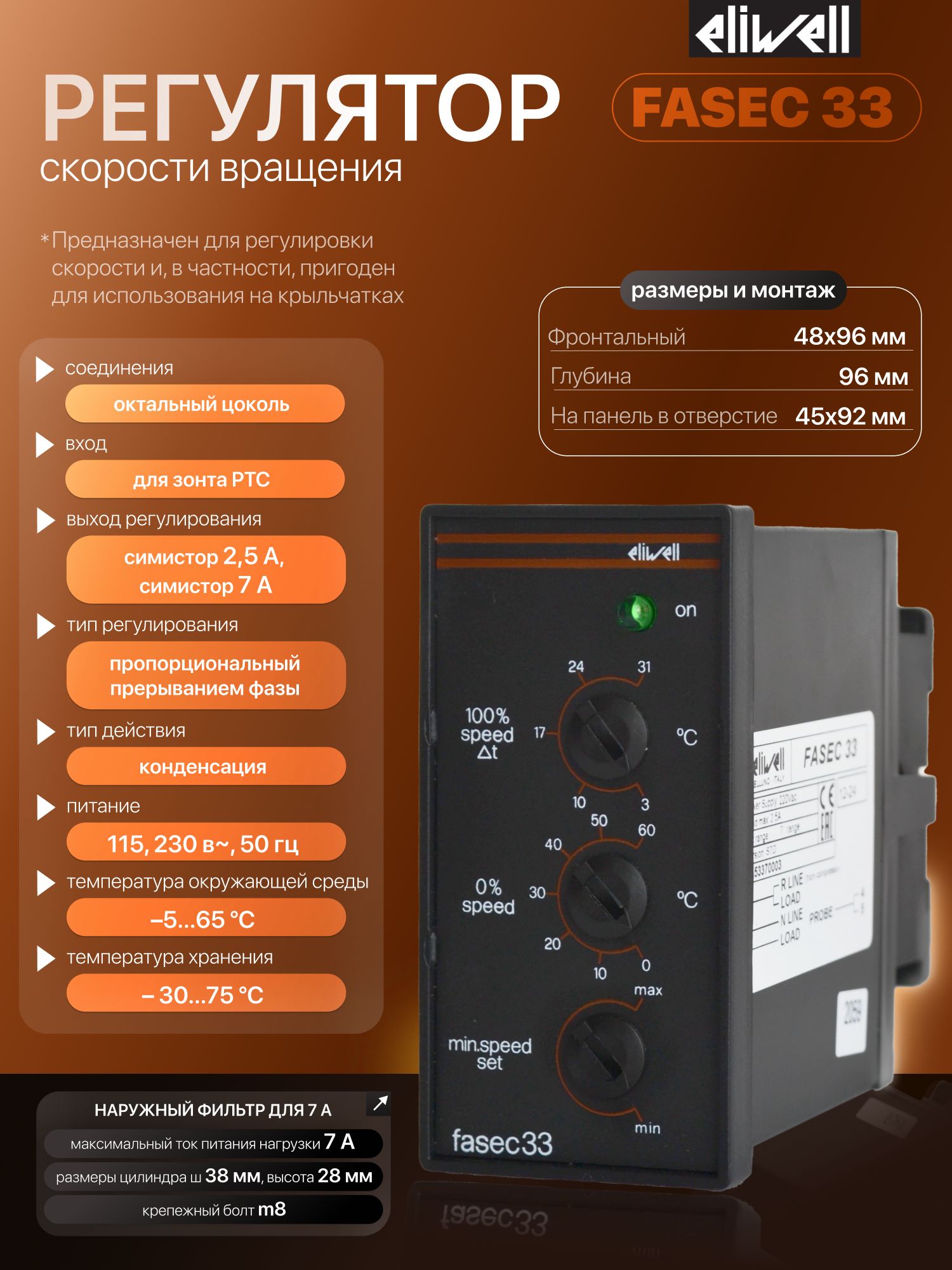

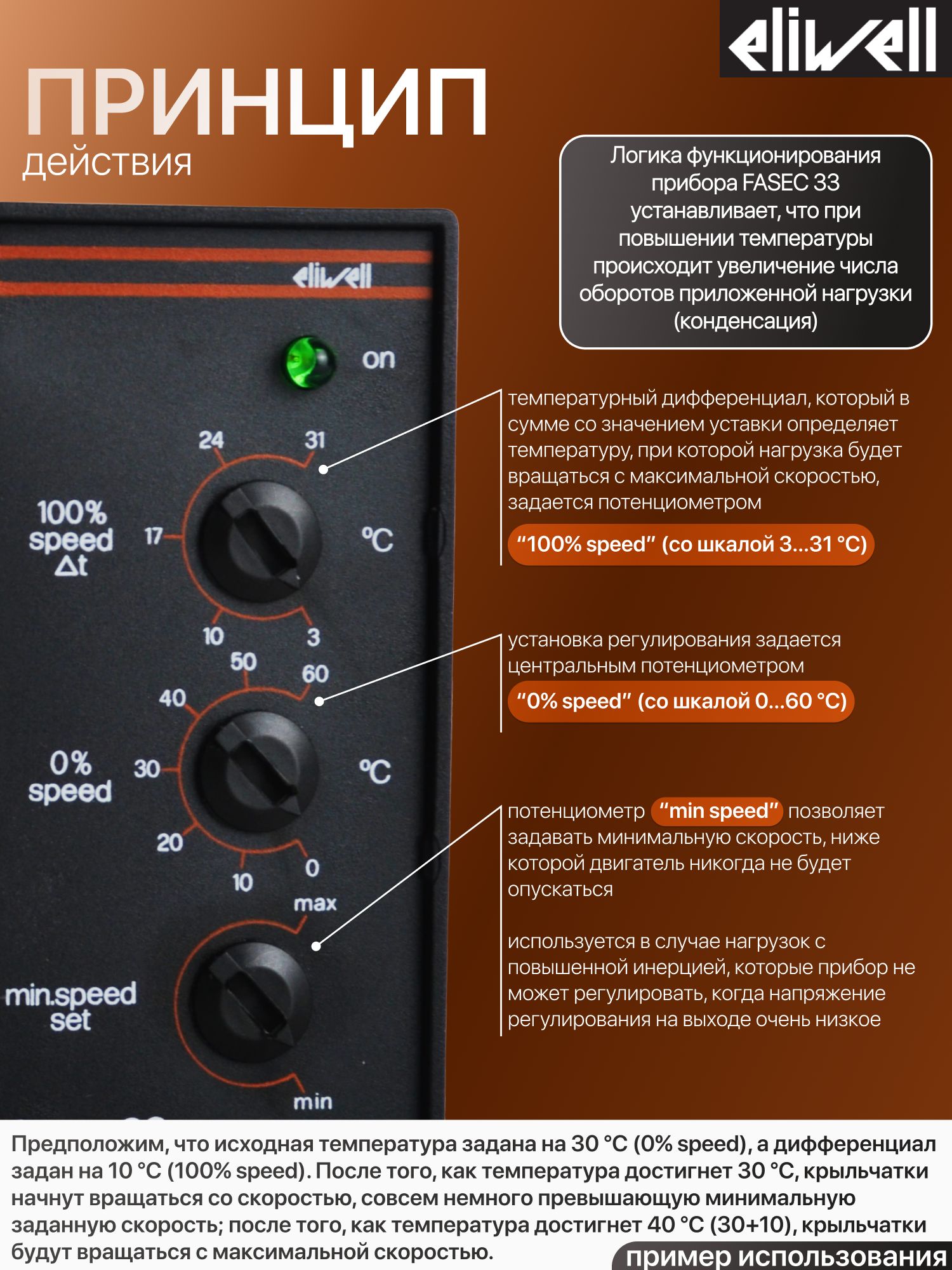

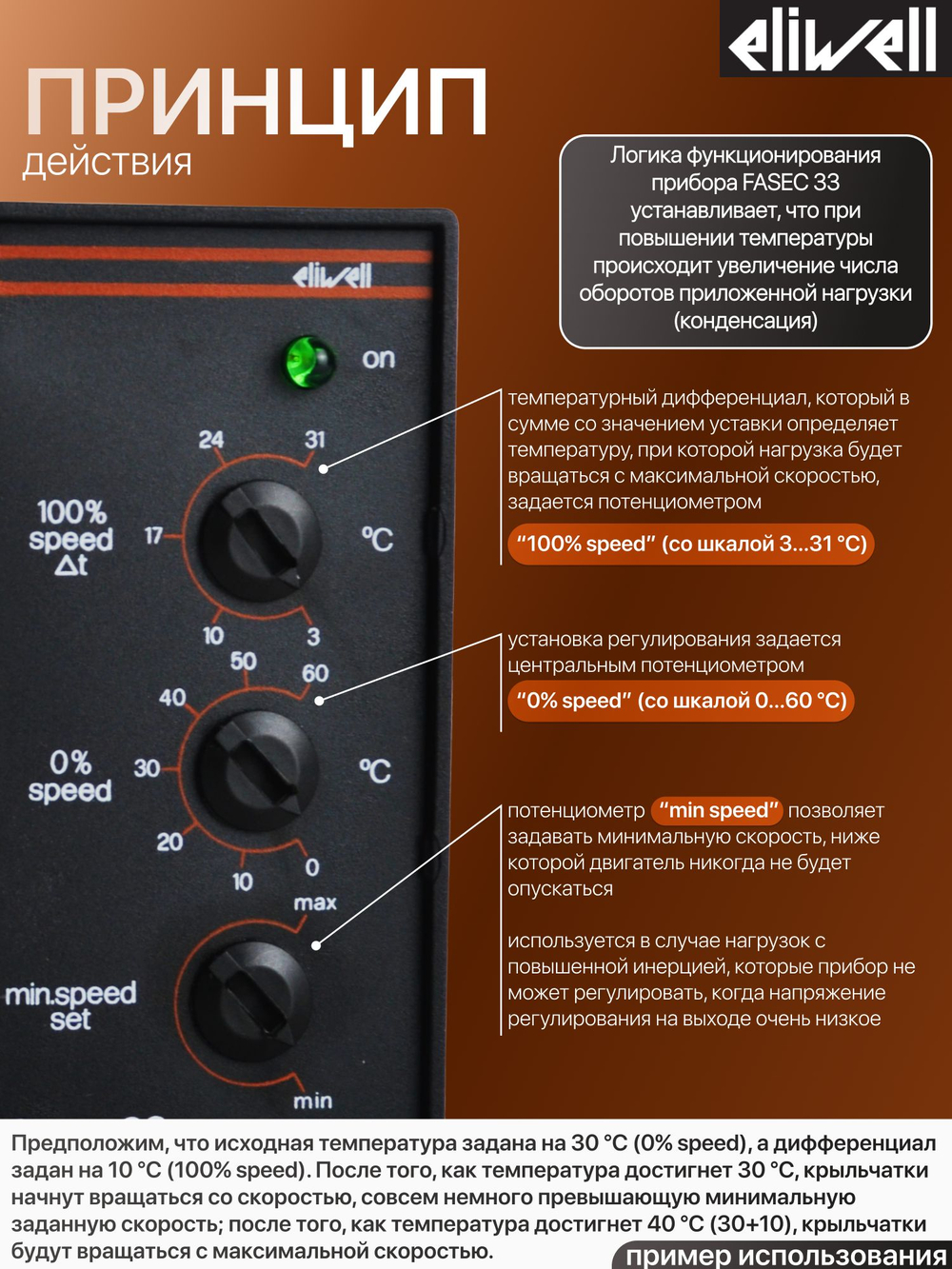

Принцип работы FASEC 33 основан на увеличении скорости вращения нагрузки при повышении температуры. Уставка регулирования задается центральным потенциометром “0% speed” (со шкалой 0…60 °C). Температурный дифференциал, который в сумме со значением уставки определяет температуру, при которой нагрузка будет вращаться с максимальной скоростью, задается потенциометром “100% speed” (со шкалой 3…31 °C).

Потенциометр “min speed” позволяет задавать минимальную скорость, ниже которой двигатель никогда не будет опускаться. Используется в случае нагрузок с повышенной инерцией, которые прибор FASEC 33 не может регулировать, когда напряжение регулирования на выходе очень низкое.

Пример использования: предположим, что исходная температура задана на 30 °C (0% speed), а дифференциал задан на 10 °C (100% speed). После того, как температура достигнет 30 °C, крыльчатки начнут вращаться со скоростью, совсем немного превышающую минимальную заданную скорость; после того, как температура достигнет 40 °C (30+10), крыльчатки будут вращаться с максимальной скоростью.

FASEC 33 предназначен для установки на панель. Для монтажа необходимо подготовить отверстие размерами 45x92 мм, в которое прибор устанавливается и закрепляется с помощью специальных кронштейнов. Рабочий диапазон температур окружающей среды составляет от -5 до 65 °C. Важно избегать установки прибора в местах с повышенной влажностью, загрязнениями или вблизи источников тепла. В варианте с ограничением в 7 А внешний фильтр имеет крепежный болт.

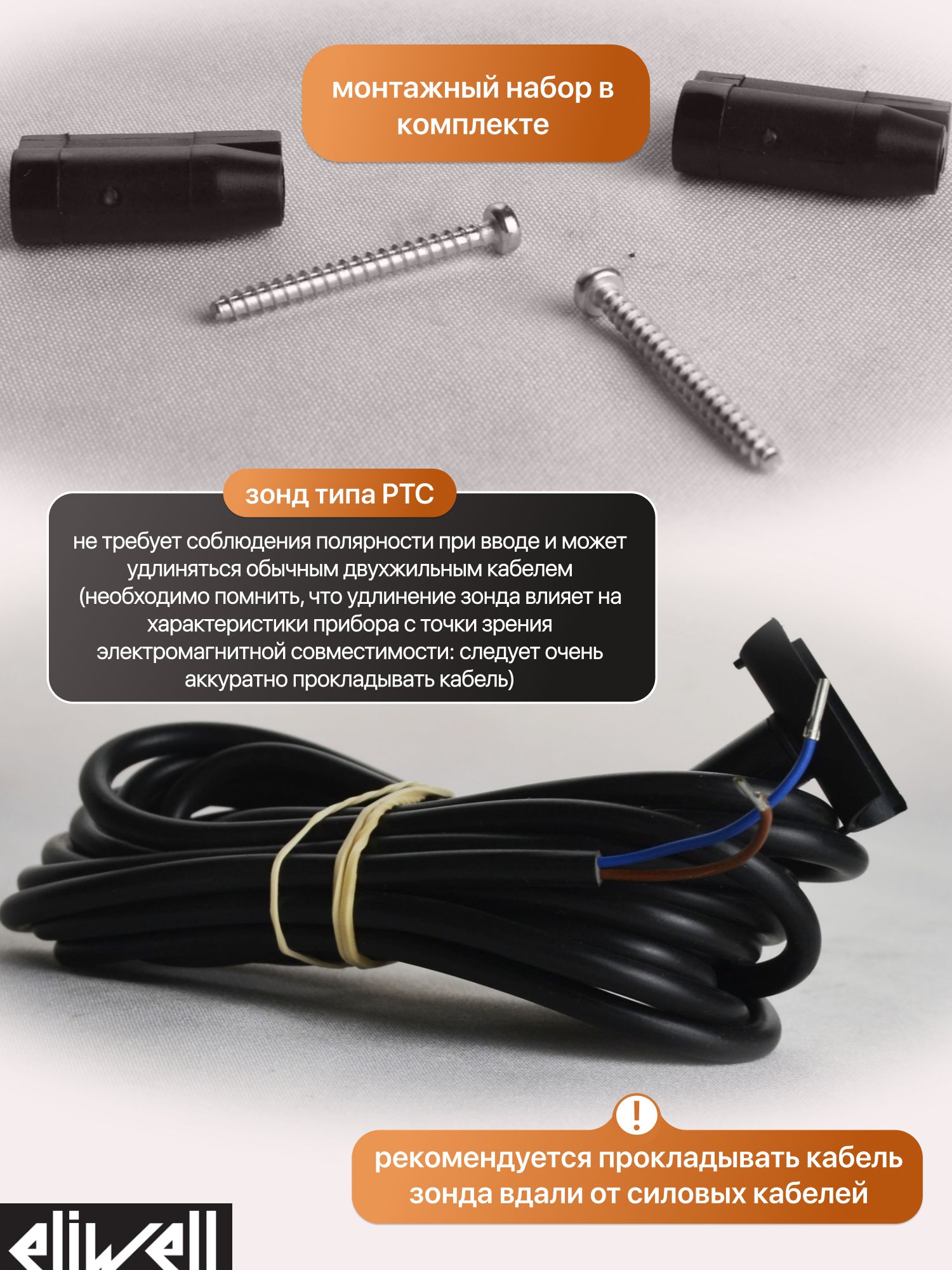

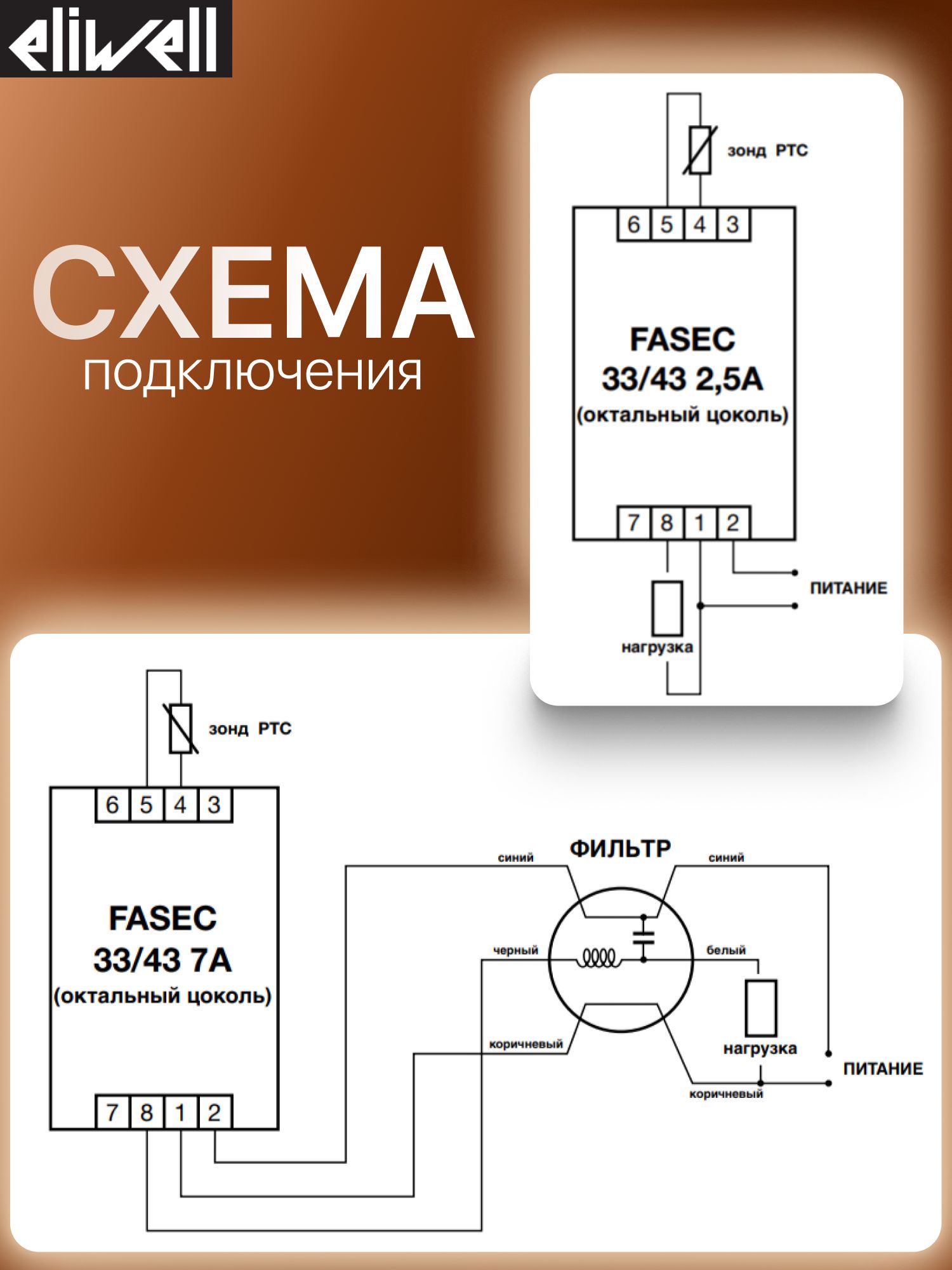

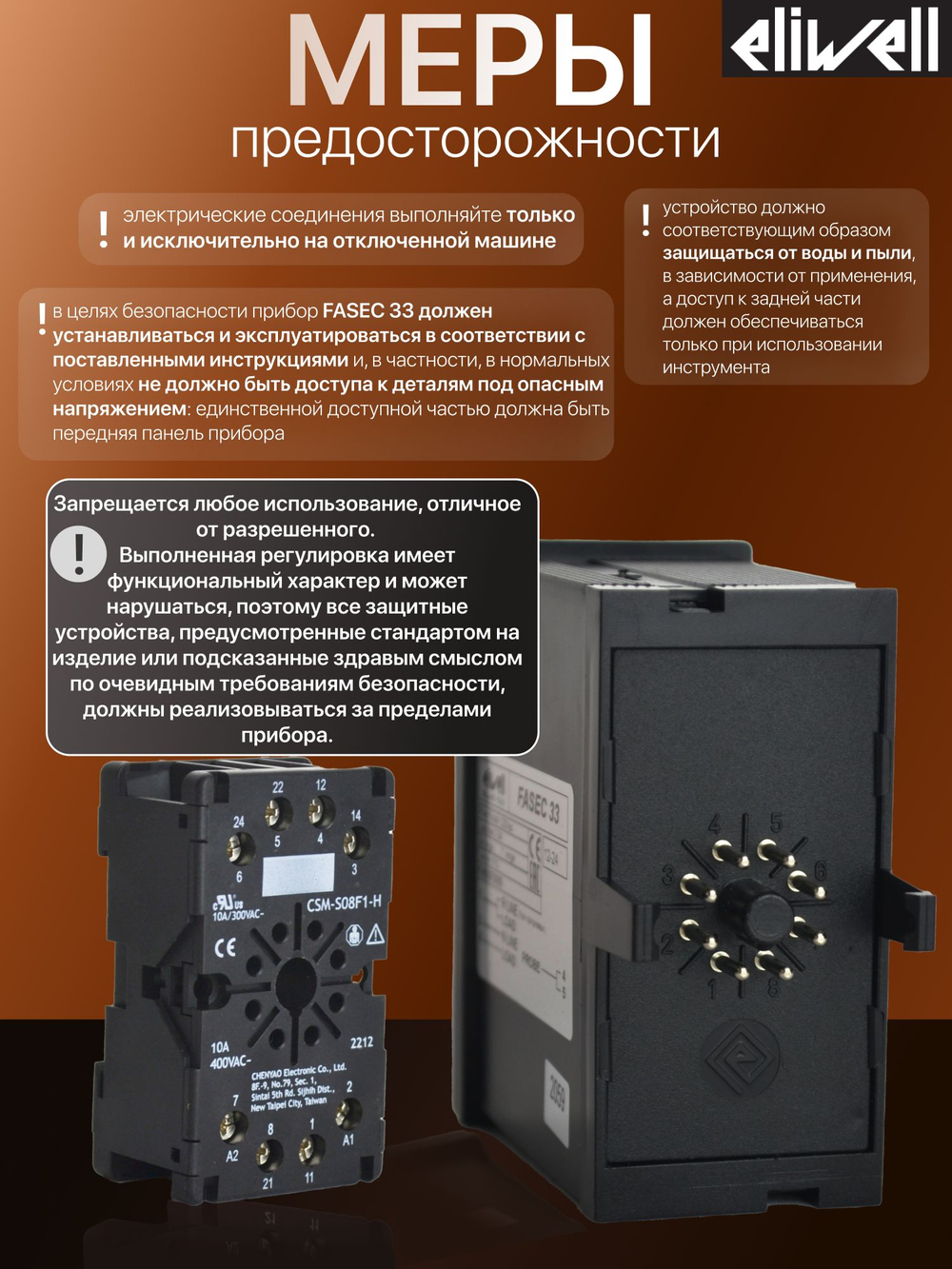

Электрические соединения выполняйте только и исключительно на отключенной машине. Прибор оборудован разъемом для подключения октальным цоколем. Убедитесь, что напряжение питания соответствует требуемому для прибора. Зонд, типа PTC, не требует соблюдения полярности при вводе и может удлиняться обычным двухжильным кабелем (необходимо помнить, что удлинение зонда влияет на характеристики прибора с точки зрения электромагнитной совместимости: следует очень аккуратно прокладывать кабель. Рекомендуется прокладывать кабель зонда вдали от силовых кабелей.

В целях безопасности прибор FASEC 33 должен устанавливаться и эксплуатироваться в соответствии с поставленными инструкциями и, в частности, в нормальных условиях не должно быть доступа к деталям под опасным напряжением: единственной доступной частью должна быть передняя панель прибора. Устройство должно соответствующим образом защищаться от воды и пыли, в зависимости от применения, а доступ к задней части должен обеспечиваться только при использовании инструмента.

Запрещается любое использование, отличное от разрешенного. Необходимо отметить, что выполненная регулировка имеет функциональный характер и может нарушаться, поэтому все защитные устройства, предусмотренные стандартом на изделие или подсказанные здравым смыслом по очевидным требованиям безопасности, должны реализовываться за пределами прибора.

Благодаря своей универсальности, простоте установки и возможности точной настройки, прибор FASEC 33 позволяет оптимизировать работу систем вентиляции и охлаждения, обеспечивая оптимальную производительность и энергоэффективность

Технические характеристики:

• Корпус: пластиковый из самогасящегося NORYL;
• Размеры: фронтальный 48x96 мм, глубина 96 мм (без цоколя);
• Монтаж: на панель в отверстие размерами 45x92 мм;
• Соединения: октальный цоколь;
• Температура окружающей среды: –5…65 °C;
• Температура хранения: – 30…75 °C;
• Вход: зонд PTC;
• Выход регулировки: симистор 2,5 A, симистор 7 A;
• Наружный фильтр (для варианта 7 A): макс. ток питания нагрузки 7 A; размеры цилиндра ш 38 мм, высота 28 мм; крепежный болт M8;
• Тип регулирования: пропорциональный прерыванием фазы;
• Тип действия: конденсация;
• Питание: 115, 230 В~ ± 10%, 50 Гц. Другие по требованию.
