Контроллер холодильного оборудования EWDR 984 3 реле управления 2 NTC датчика 230Vac

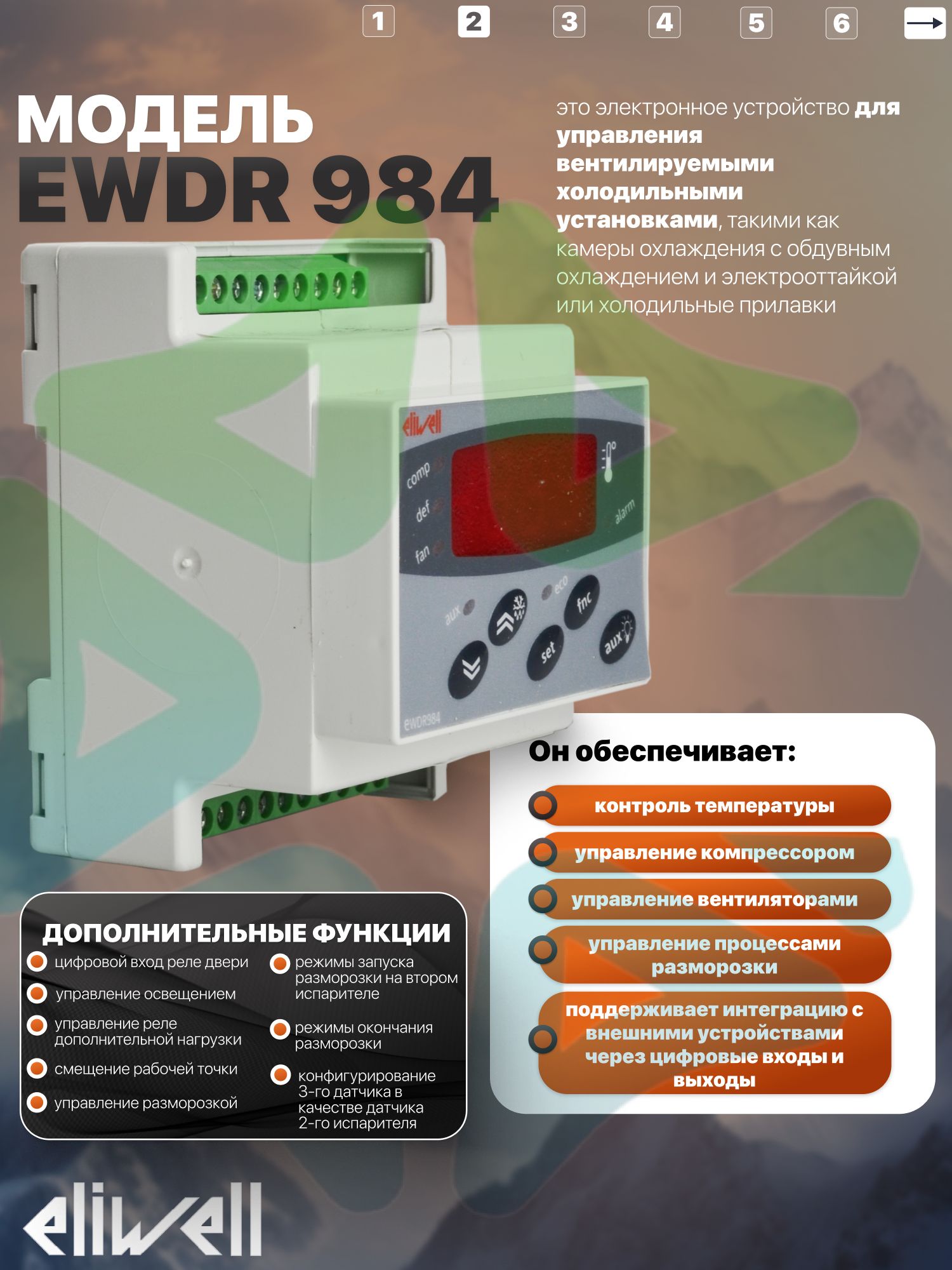

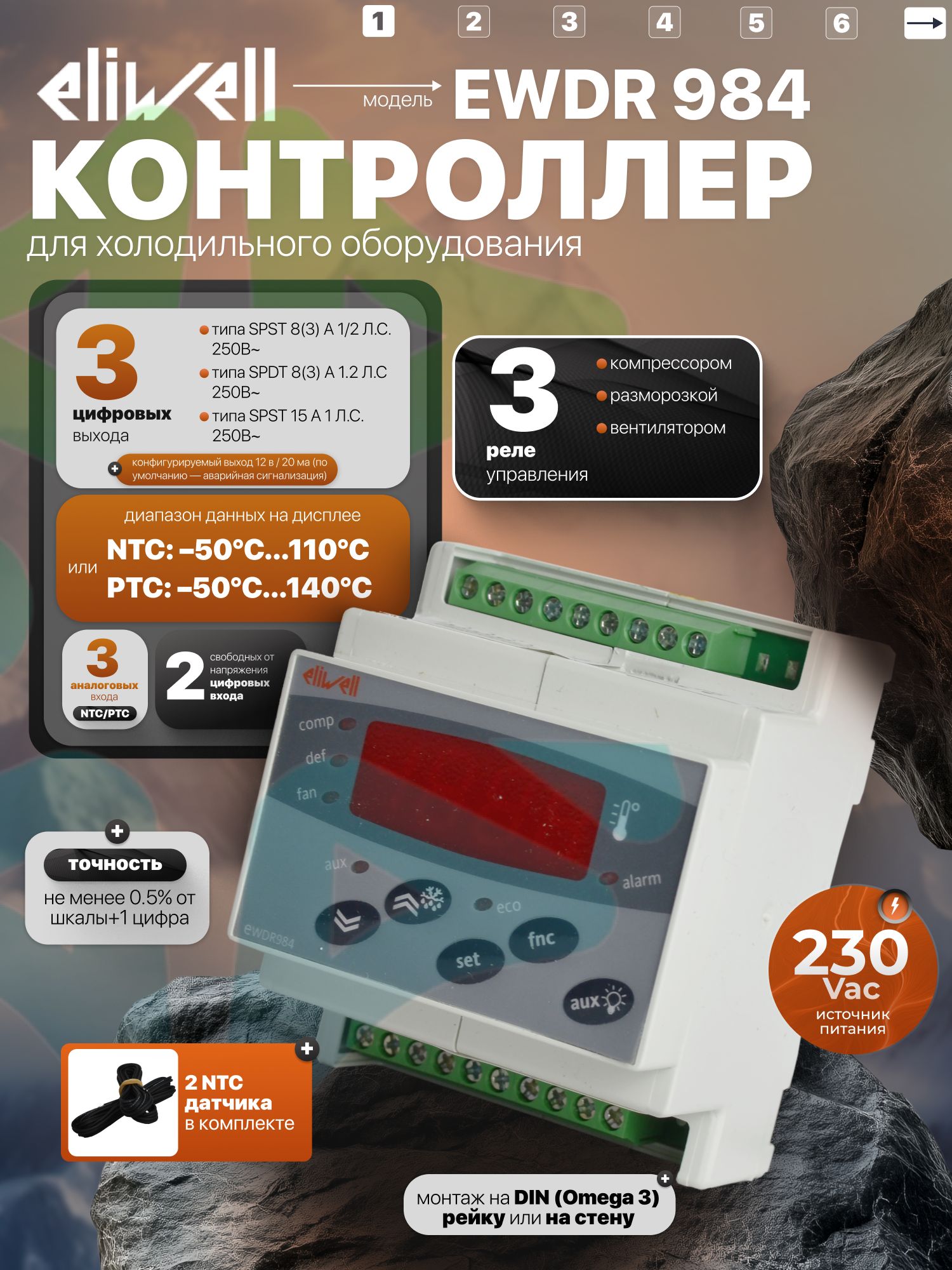

Контроллер Eliwell EWDR 984 — электронное устройство для управления вентилируемыми холодильными установками (камерами охлаждения с обдувным охлаждением и электрооттайкой, холодильными прилавками). Прибор сочетает функциональность, гибкость настройки и надёжность в жёстких эксплуатационных условиях. Этот терморегулятор имеет 3 реле управления: компрессором, вентиляторами воздухоохладителя и процессом разморозки.

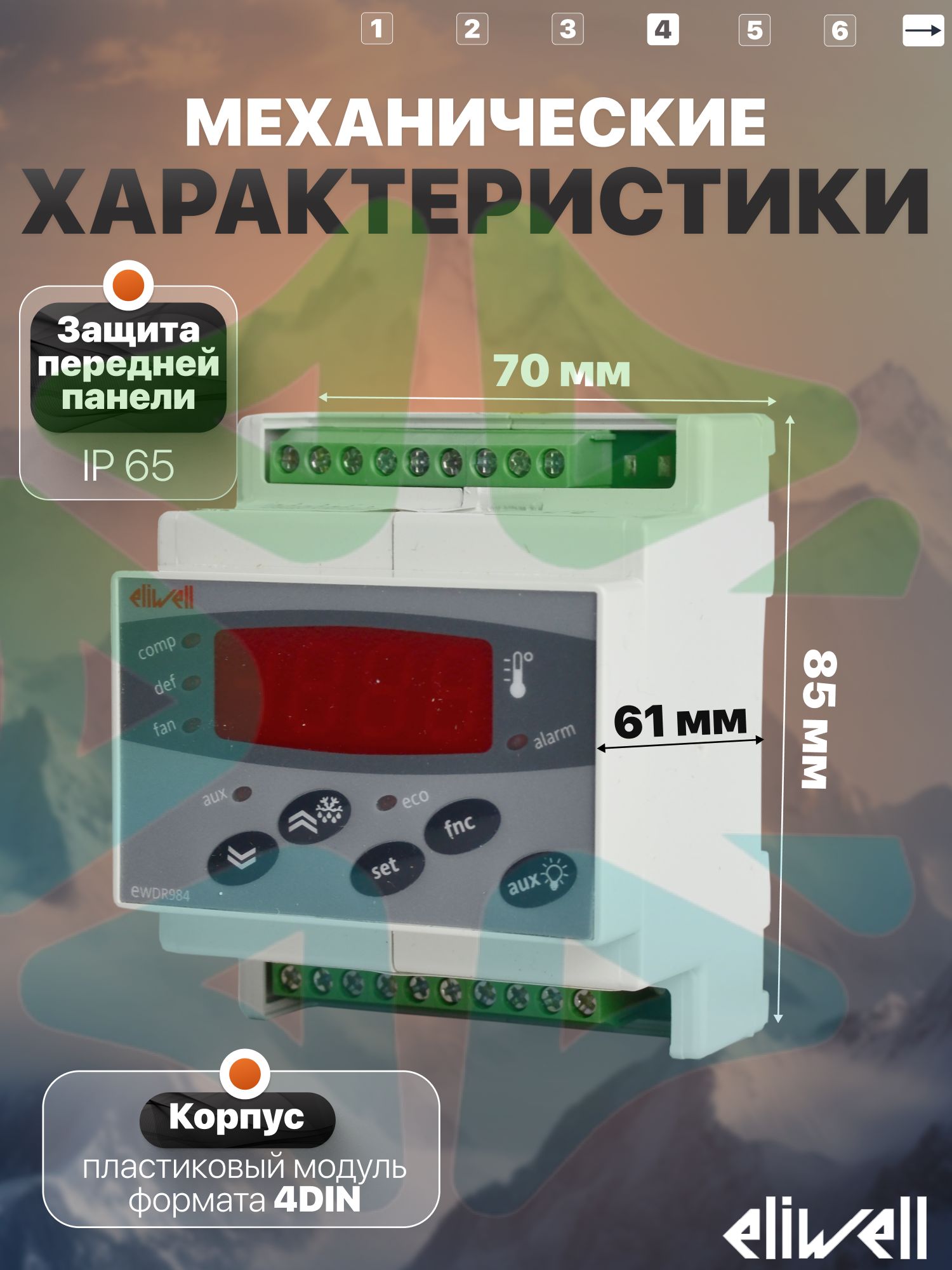

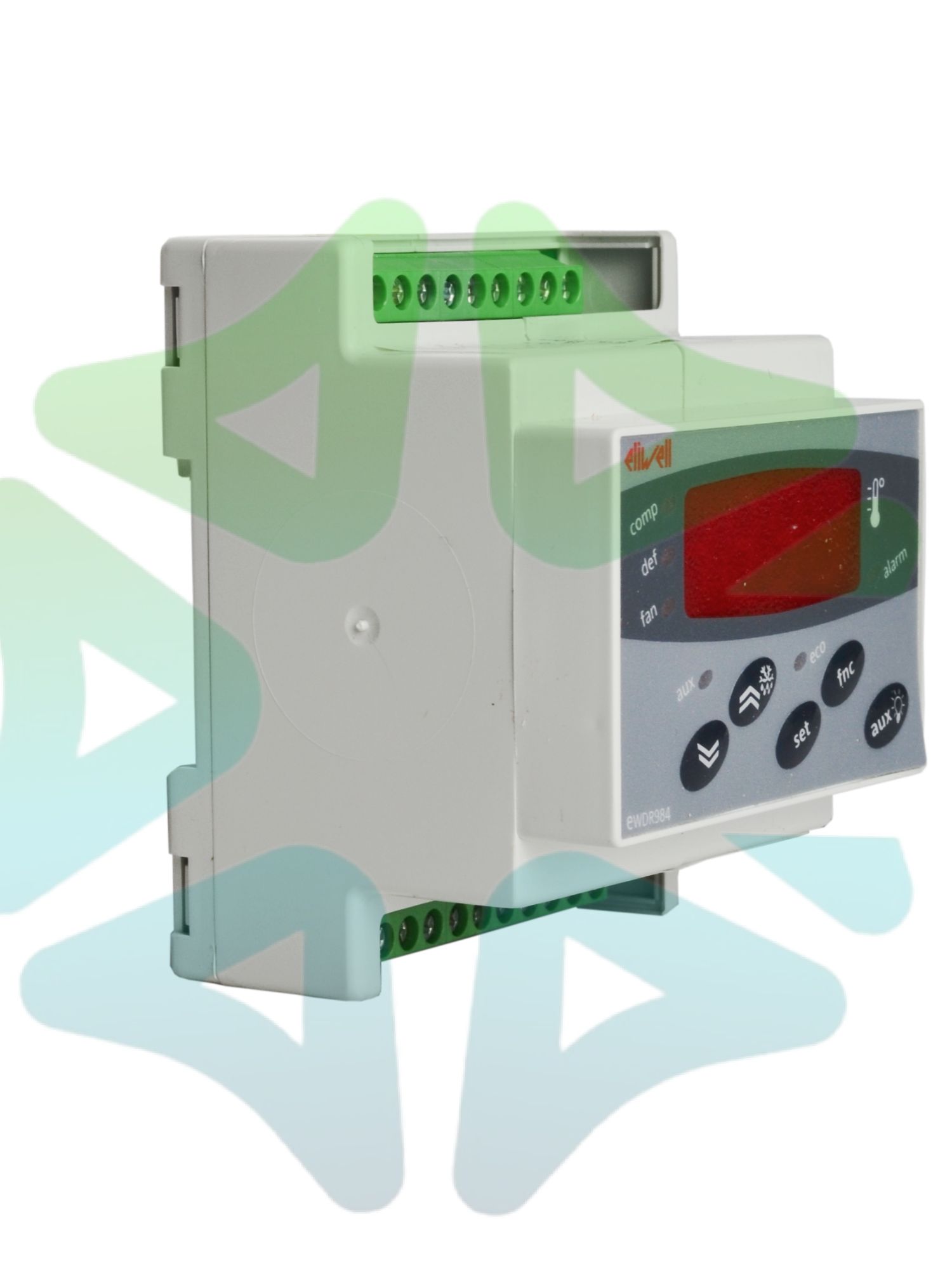

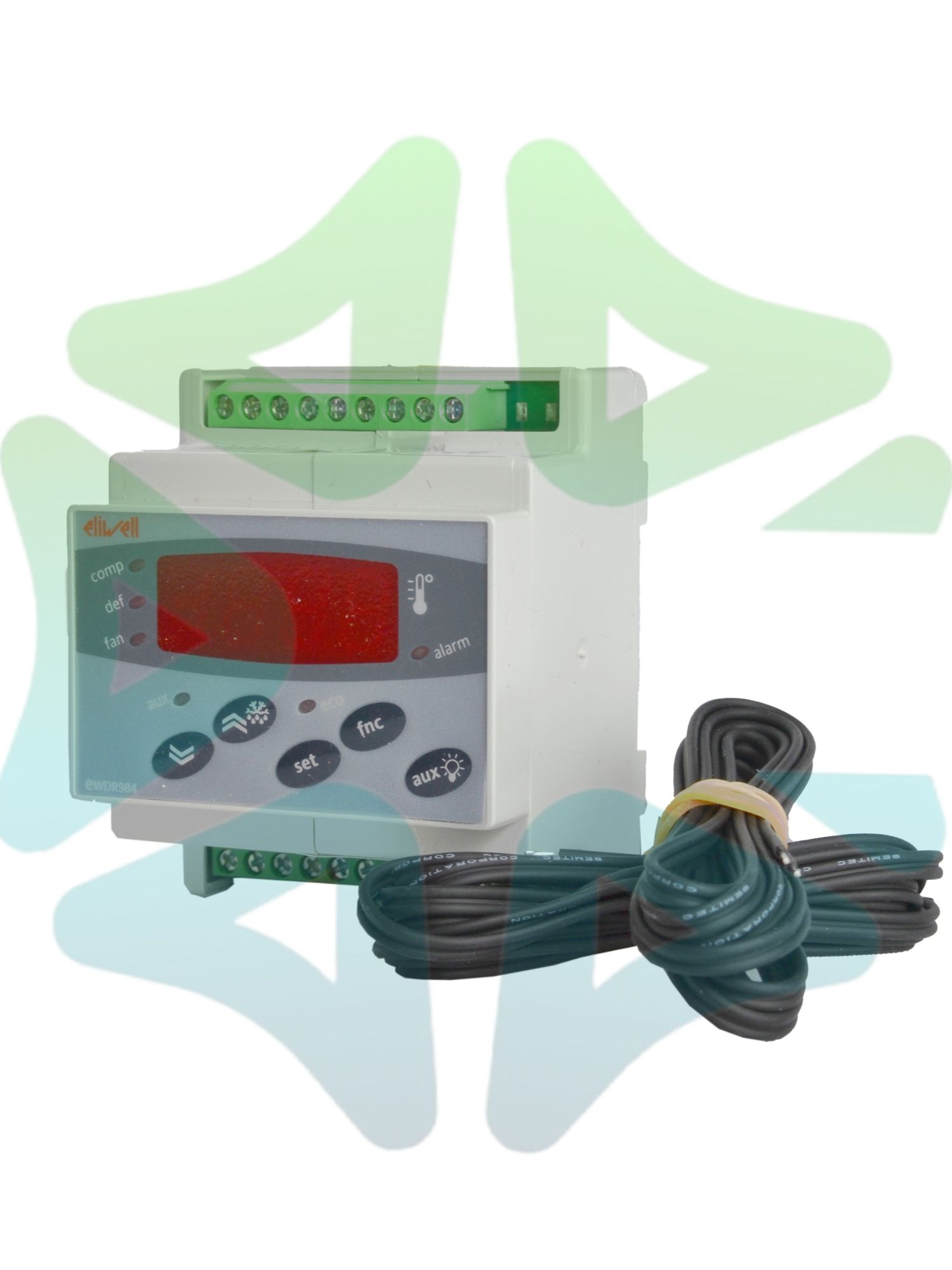

Устройство выполнено в пластиковом корпусе формата 4DIN (размеры передней панели — 70 × 85 мм, глубина — 61 мм) и предусматривает два варианта монтажа: на DIN‑рейку (Omega 3) или на стену. Передняя панель имеет защиту IP65, что обеспечивает устойчивость к пыли и брызгам воды. Блок управления работает от сети 230 В ± 10 % при частоте 50/60 Гц, потребляет всего 5 ВА и сохраняет работоспособность в диапазоне температур от −5 до +55 °C (допустимая температура хранения — от −30 до +85 °C при влажности 10–90 % без конденсата).

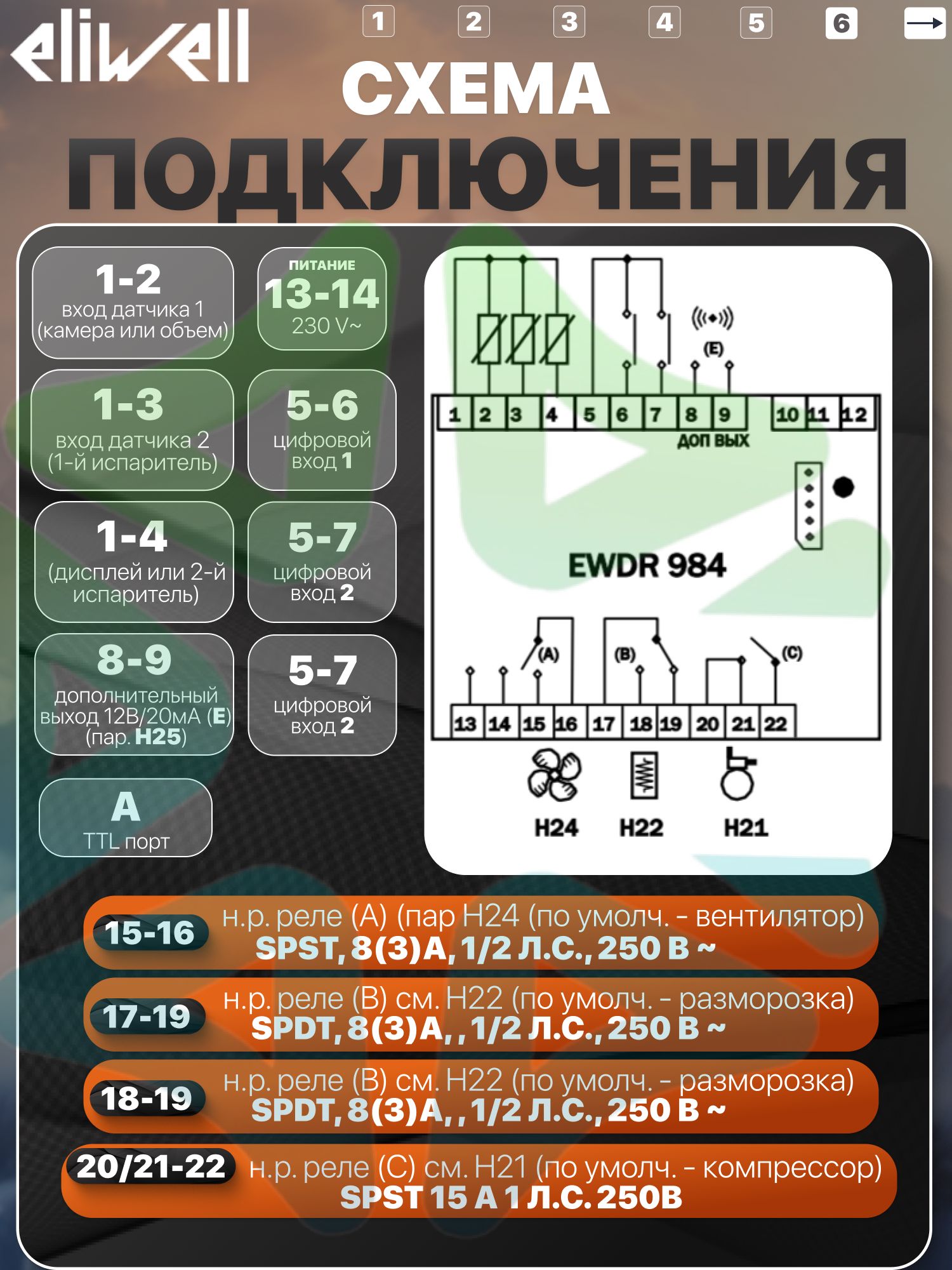

В составе контроллера — три аналоговых входа для датчиков температуры (поддерживаются типы NTC и PTC, выбор осуществляется параметром), два конфигурируемых цифровых входа типа «сухой контакт», а также три релейных выхода: реле A (SPST, 8(3) А, 1/2 л. с., 250 В), реле B (SPDT, 8(3) А, 1,2 л. с., 250 В) и реле C (SPST, 15 А, 1 л. с., 250 В). Дополнительно предусмотрен конфигурируемый выход 12 В / 20 мА (по умолчанию используется для аварийной сигнализации).

Разморозка может выполняться либо остановкой компрессора на заданное время, либо до достижения температурой испарителя порогового значения. Третий датчик допускается использовать для измерения температуры в дополнительной точке (с выдачей аварийного сигнала по порогу) либо для второго испарителя. Есть функция временного смещения рабочей точки без изменения её значения, а также режим экономичной рабочей точки для снижения энергопотребления. Одно из реле можно настроить как реле света с управлением через кнопку или цифровой вход.

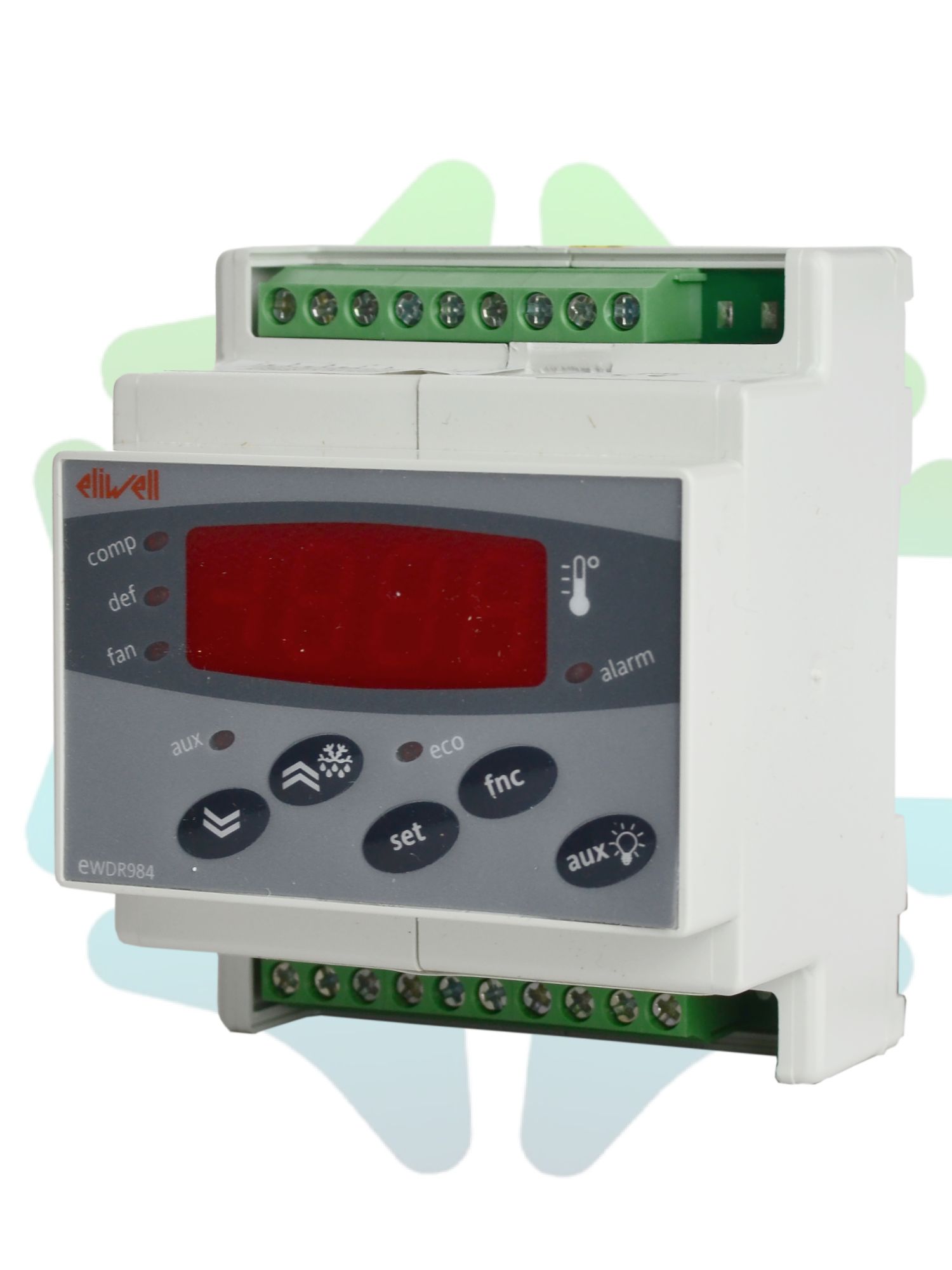

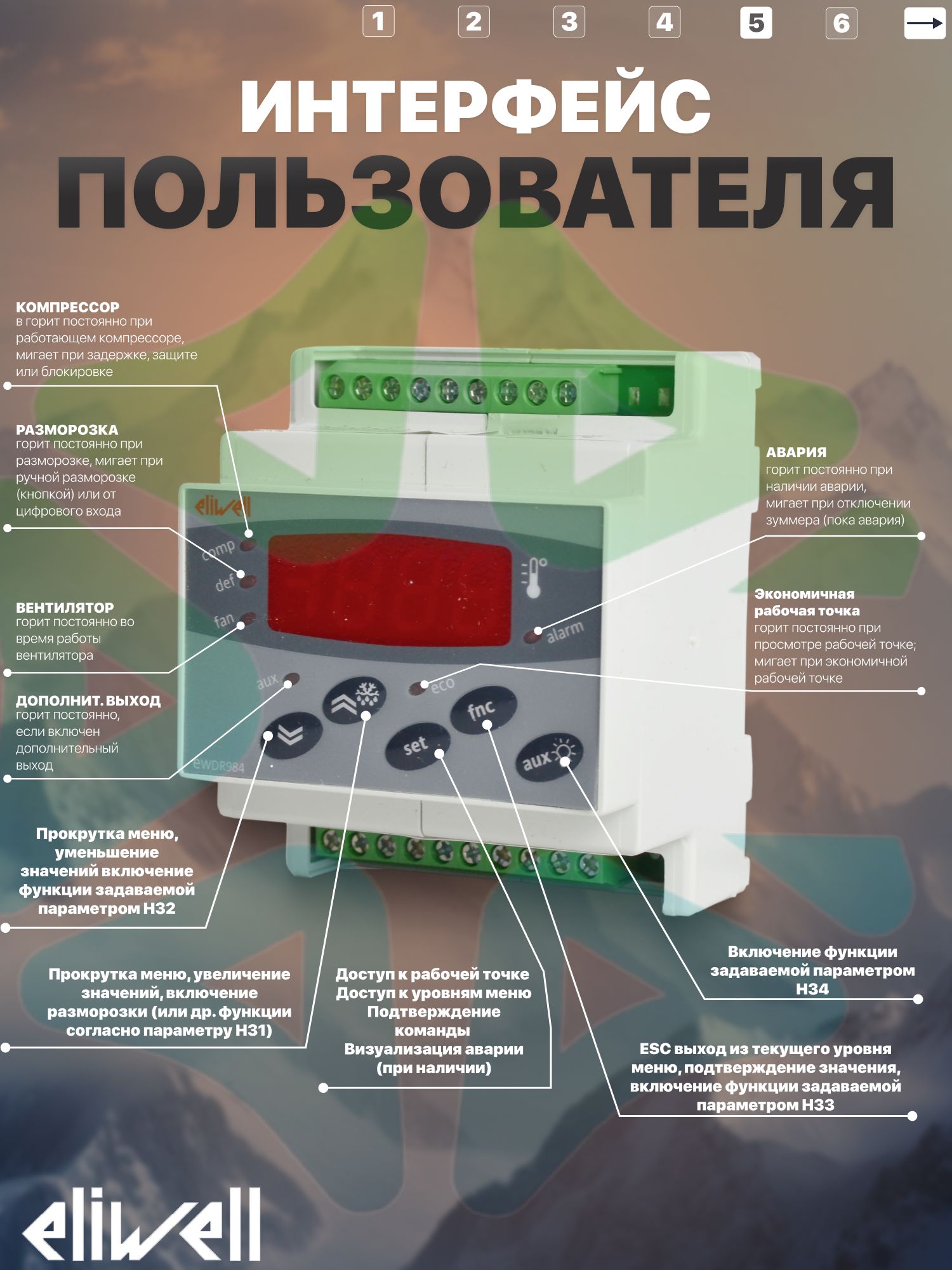

Интерфейс пользователя включает 3½‑разрядный дисплей со знаком, отображающий температуру в диапазоне от −50 до +110 °C (для NTC) или от −50 до +140 °C (для PTC) с разрешением 1 или 0,1 °C и точностью не менее 0,5 % от шкалы + 1 цифра. Управление осуществляется пятью кнопками (прокрутка меню, изменение значений, включение функций, подтверждение команд), а состояние устройств и аварий отображается шестью индикаторами (компрессор, разморозка, вентилятор, аварии, дополнительный выход).

Для упрощения настройки предусмотрен TTL‑порт для подключения карточки Copy Card, позволяющей быстро копировать параметры между устройствами. Благодаря широкой конфигурируемости (настройка цифровых входов/выходов, параметров разморозки и управления) и поддержке различных типов датчиков контроллер легко адаптируется под конкретные задачи холодильных установок.

Прибор отличается удобством эксплуатации благодаря ряду специализированных дополнительных функций:

• Цифровой вход реле двери;
• Режимы запуска разморозки на втором испарителе;
• Управление освещением;
• Управление реле дополнительной нагрузки;
• Режимы окончания разморозки;
• Смещение Рабочей точки;
• Конфигурирование 3-го датчика в качестве датчика 2-го испарителя;
• Управление разморозкой

Таким образом, Eliwell EWDR 984 — это сбалансированное решение, сочетающее функциональность, простоту настройки и надёжность. Контроллер подходит как для стандартных холодильных систем, так и для задач с повышенными требованиями к гибкости управления. Его возможности позволяют адаптировать устройство под конкретные потребности объекта, обеспечивая стабильный температурный режим и эффективную работу оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Защита передней панели: IP 65;
• Корпус: пластиковый модуль формата 4DIN;
• Размеры передняя панель 70x85 мм, глубина 61 мм;

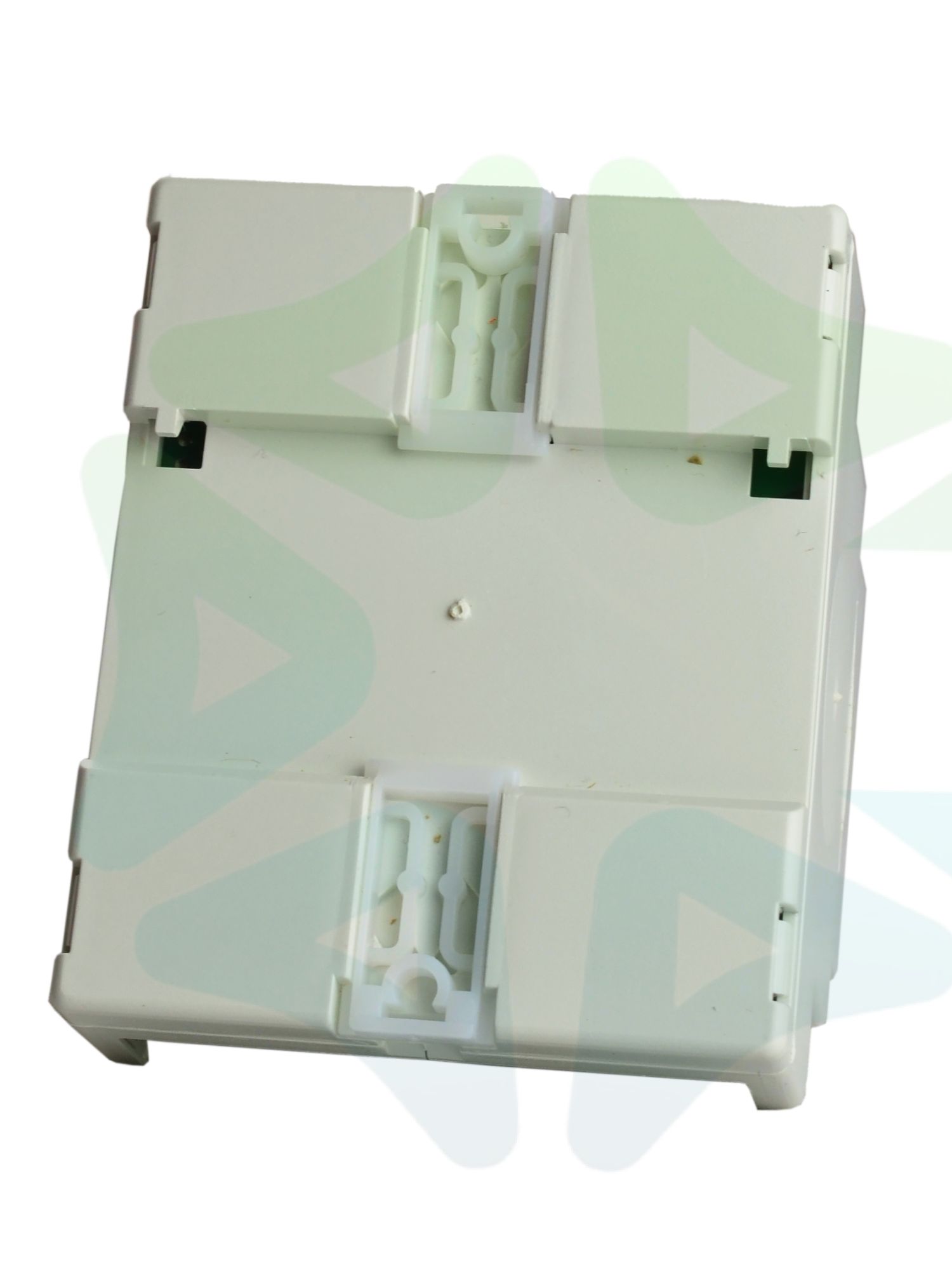

• Монтаж: на DIN (Omega 3) рейку или на стену;
• Подключение: винтовыми терминалы под провод сечением до 2,5 мм2 (один проводник на терминал для силовых подключений);

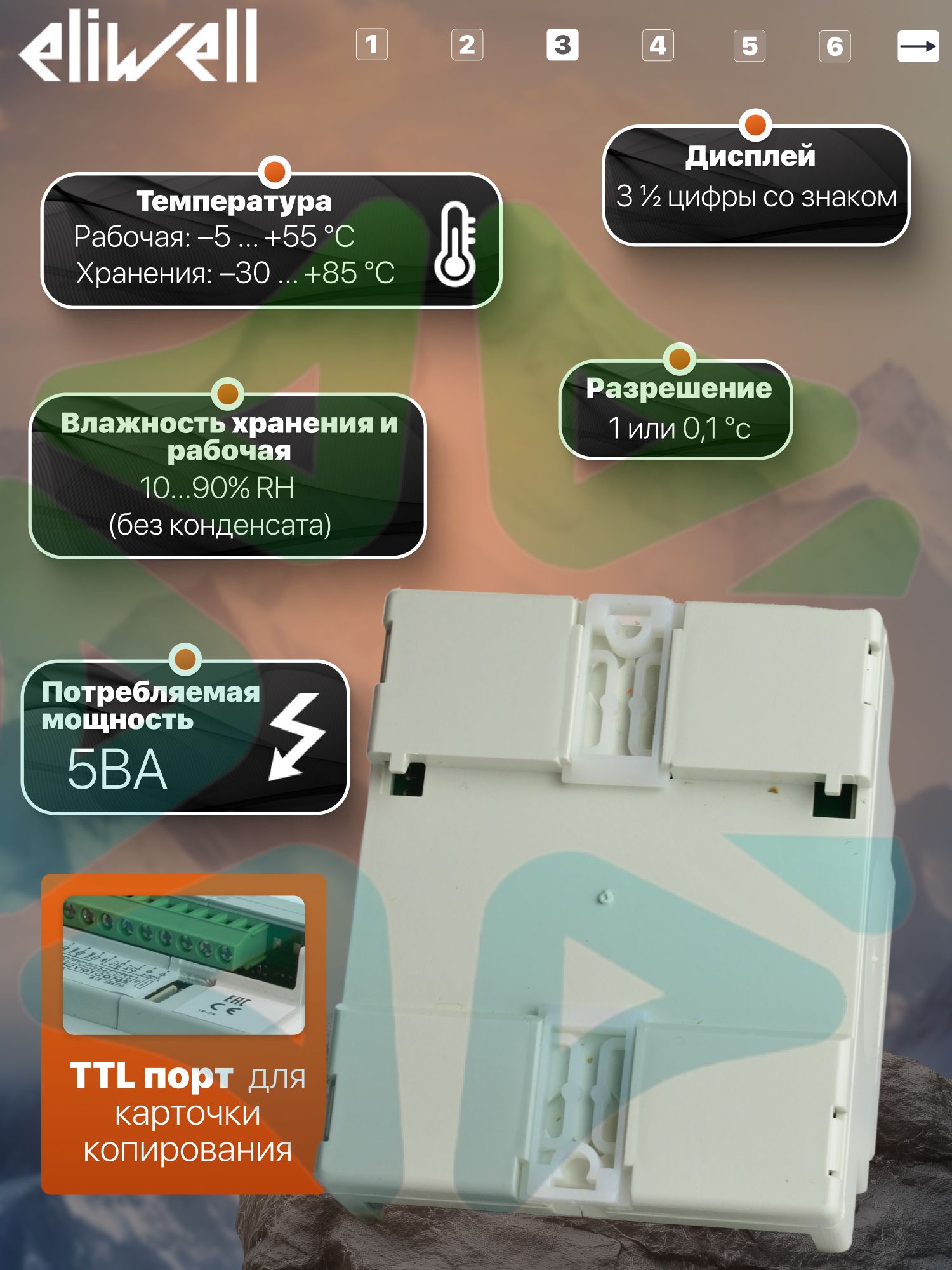

• Рабочая температура: –5…55 °C;
• Температура хранения: –30…85 °C;
• Влажность хранения и рабочая: 10…90% RH (без конденсата);
• Дисплей: 3 ½ цифры со знаком;
• Диапазон данных на дисплее: –50…110 (NTC) или –50…140 (PTC) °С;
• Разрешение 1 или 0,1 °С ;
• Точность не менее 0.5% от шкалы+1 цифра;
• Аналоговые входа: 3 входа NTC или PTC (выбирается параметром);
• Цифровые входы: 2 свободных от напряжения цифровых входа;
• Последовательный порт: - TTL порт для Copy Card ;
• Цифровые выхода:
  • (A) типа SPST 8(3) А 1/2 л.с. 250В∼;
  • (B) типа SPDT 8(3) А 1.2 л.с 250В∼;
  • (C) типа SPST 15 А 1 л.с. 250В∼ .
• Дополнительный выход: (E) конфигурируемый выход 12В= 20мА (при наличии зуммера он активизируется одновременно с появлением на дополнительном выходе E напряжения 12В, поэтому использовать его как не Аварийный можно только на моделях без зуммера);
• Потребляемая мощность: 5ВА;
• Источник питания: 230В∼ ±10% 50/60Гц.
