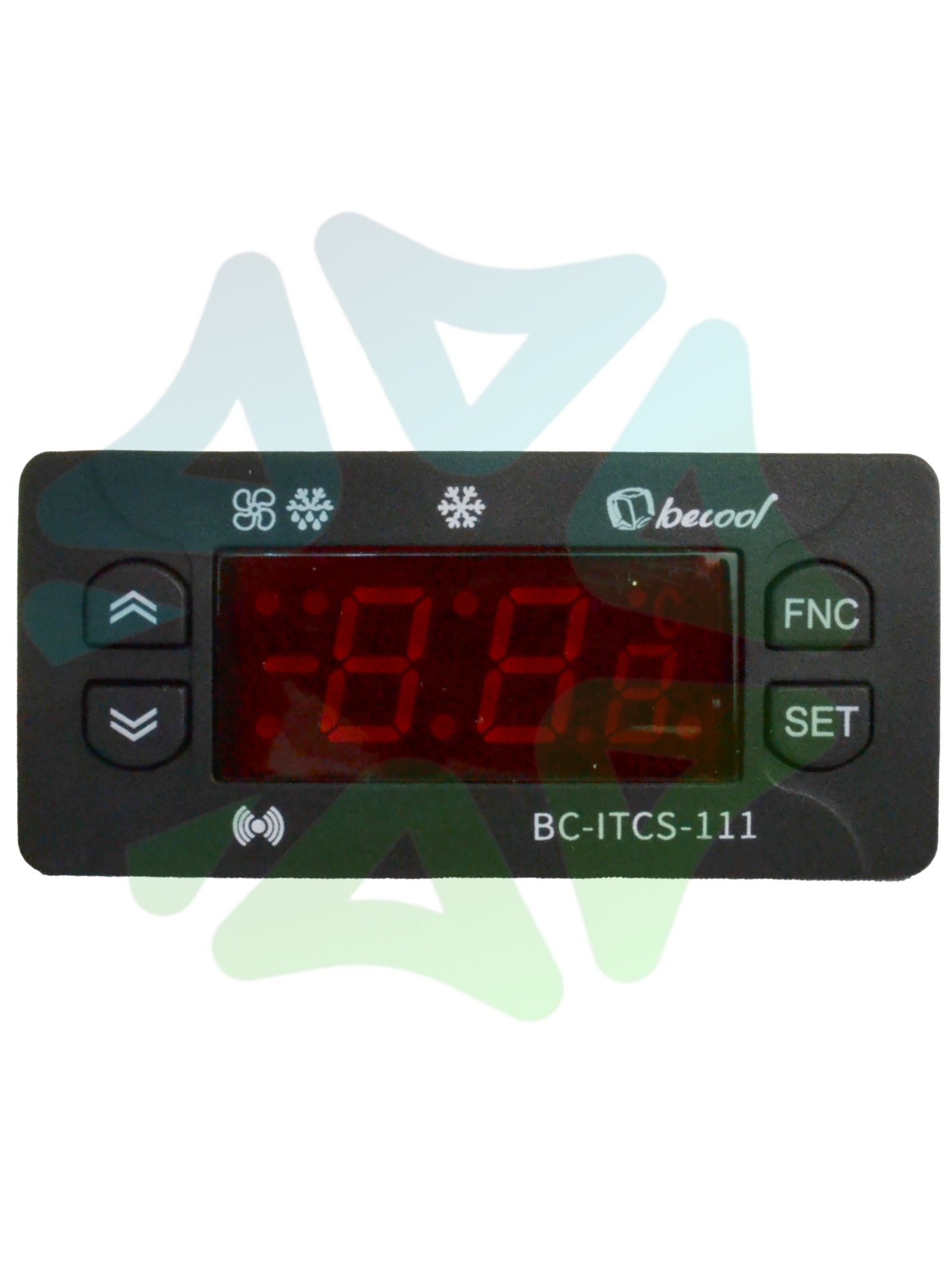

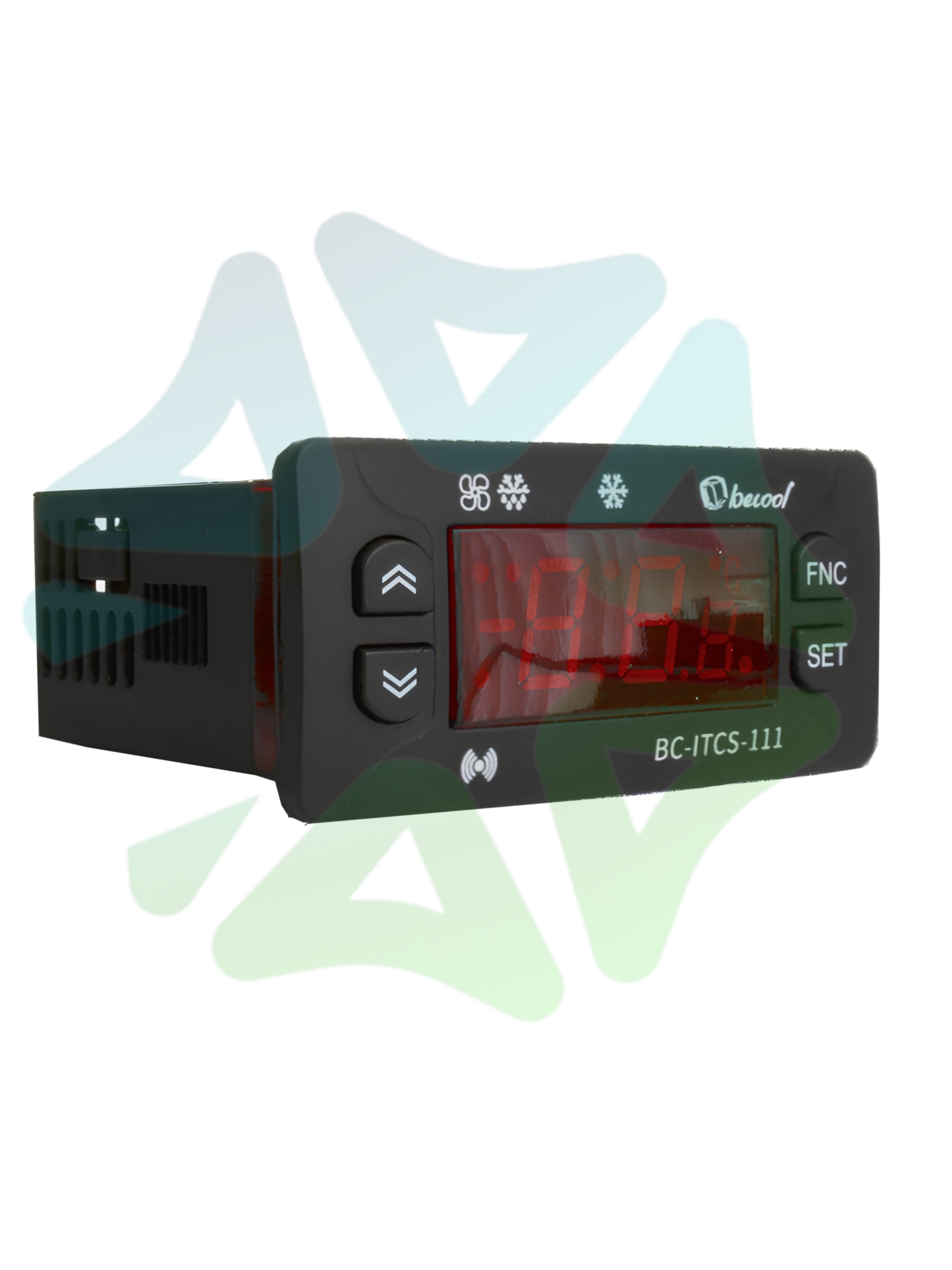

Электронный микроконтроллер BC‑ITCS 111 (Becool) — универсальное решение для контроля процессов в холодильных установках, предназначенное для использования в средне‑ и низкотемпературных системах торгового, коммерческого и промышленного оборудования.
Устройство заменяет два традиционных прибора: регулятор (реле) температуры в камере и таймер оттайки. Микроконтроллер монтируется в панель; его компактные монтажные размеры составляют 71 × 29 мм.
Многофункциональный цифровой дисплей обеспечивает:
-
отображение температуры с точностью до 0,1 ∘C;
-
индикацию текущего состояния прибора с помощью символов;
-
вывод сигналов аварийной сигнализации и информации о неисправностях;
-
доступ к программированию параметров микроконтроллера.
Интуитивно понятное меню упрощает настройку: обозначения параметров привычны и общеприняты — они совпадают с интерфейсами популярных марок микроконтроллеров на рынке.

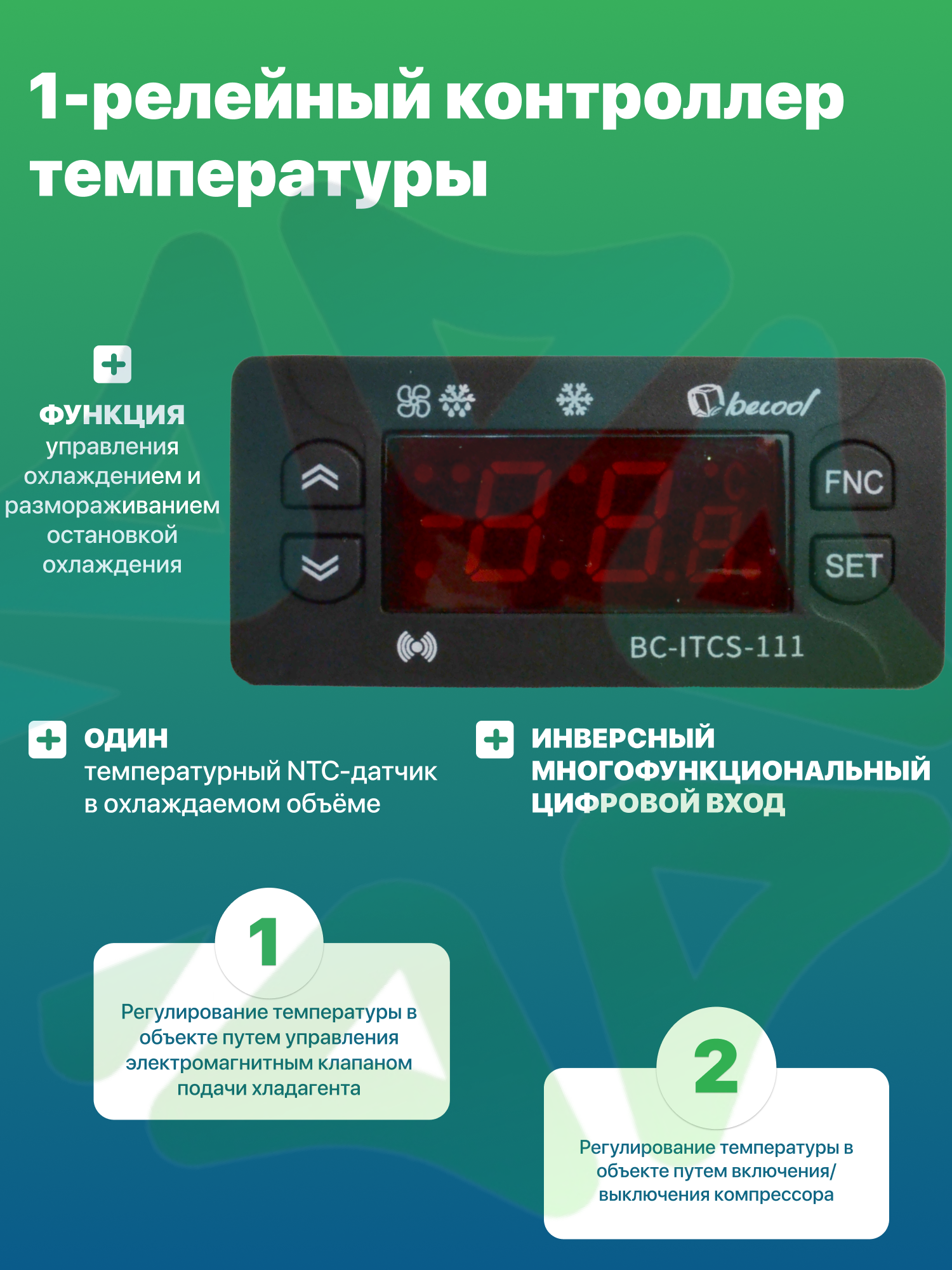

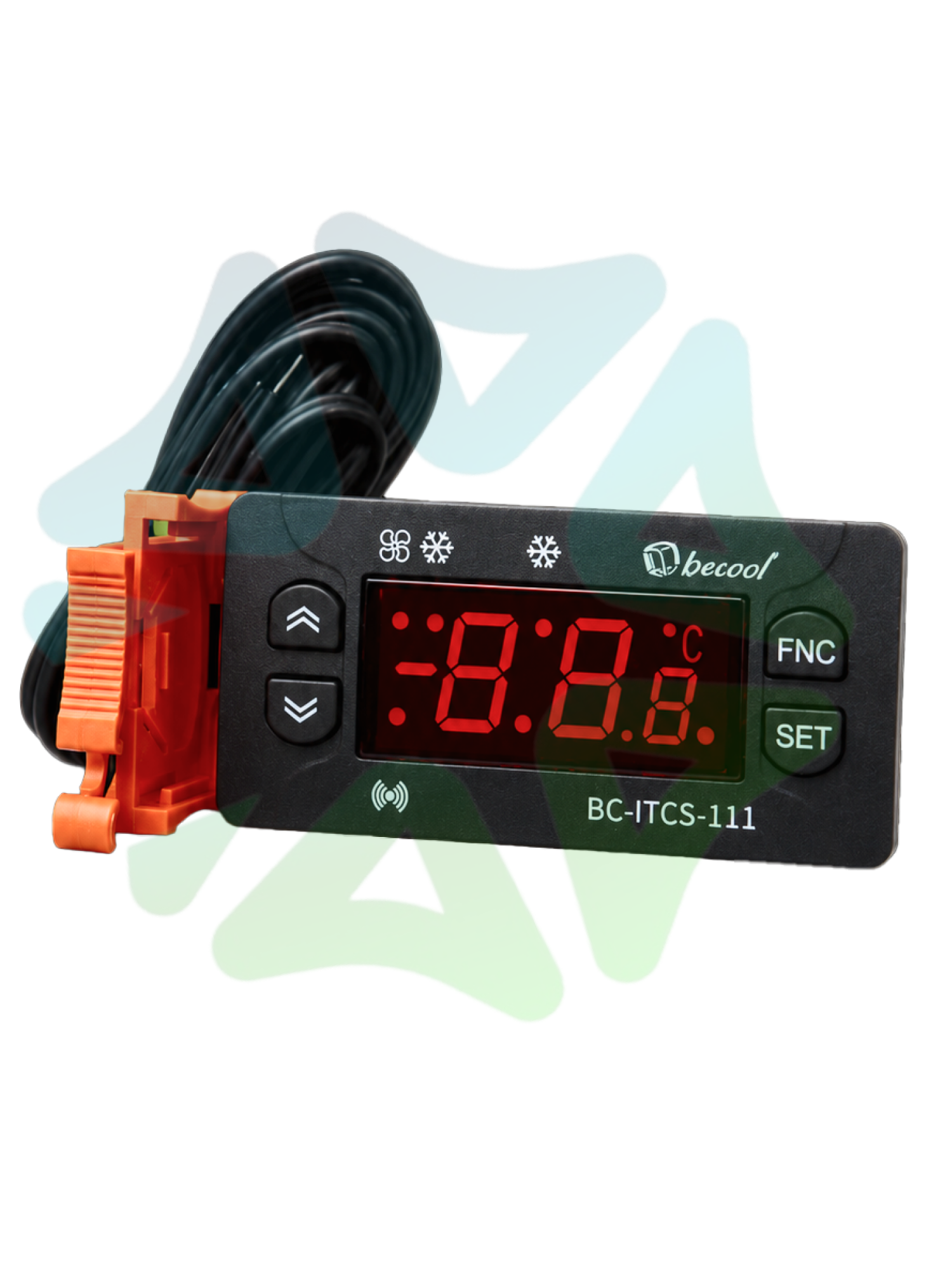

Модель поставляется в исполнении с взрывозащищёнными реле. Это 1‑релейный контроллер температуры с функцией управления охлаждением и размораживанием (остановкой охлаждения). В комплектацию входит один температурный NTC‑датчик для установки в охлаждаемом объёме. Также предусмотрен инверсный многофункциональный цифровой вход (DI).
Микроконтроллер регулирует температуру в объекте двумя способами:
-
Путем управления электромагнитным клапаном подачи хладагента с последующим естественным размораживанием за счёт перекрытия подачи хладагента.
-
Путем включения/выключения компрессора с естественным размораживанием методом его выключения.

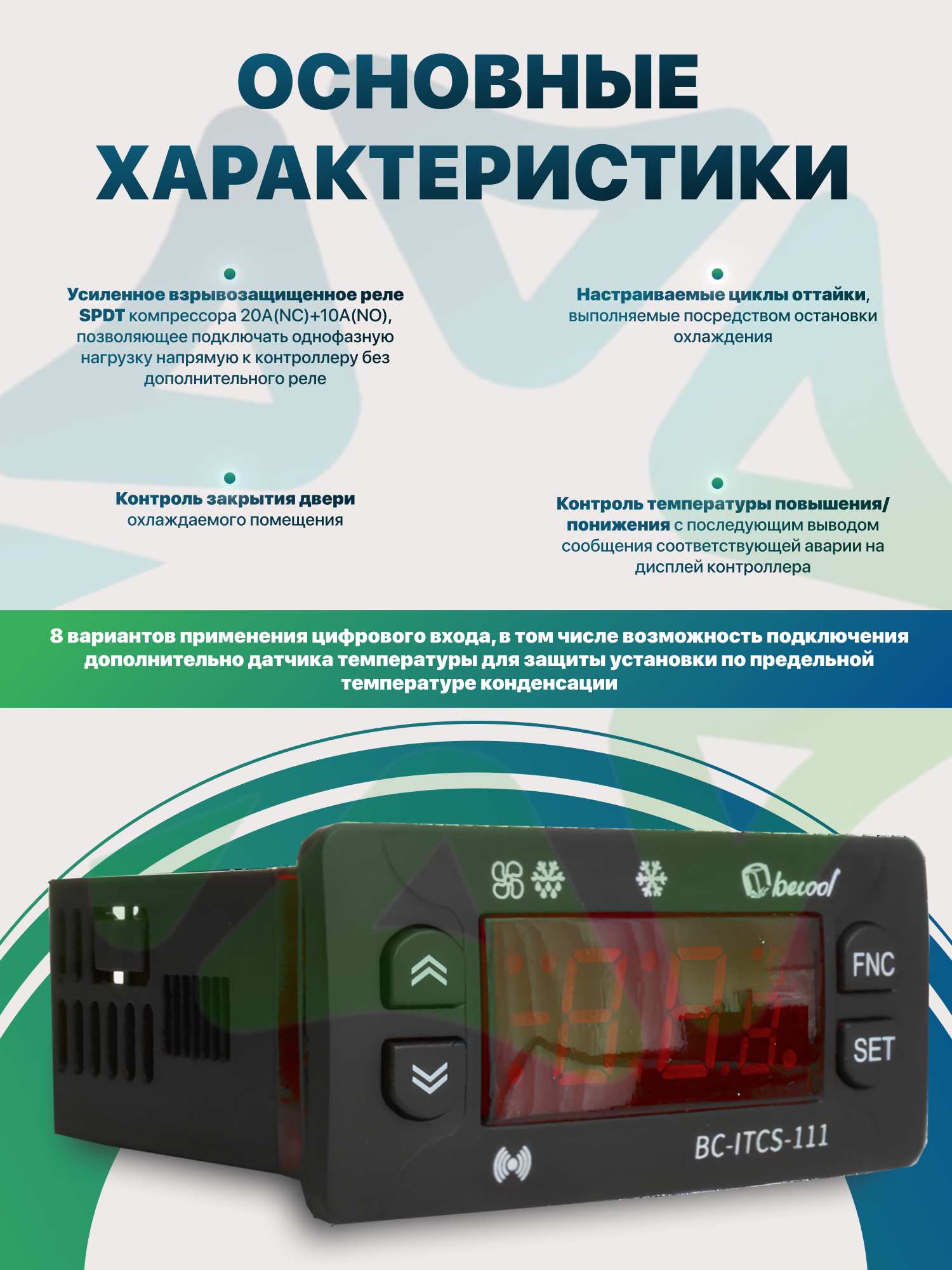

Ключевые функциональные возможности:
-
усиленное взрывозащищённое реле SPDT для компрессора (20 А (NC) + 10 А (NO)), позволяющее подключать однофазную нагрузку напрямую к контроллеру без дополнительного реле;
-
настраиваемые циклы оттайки, выполняемые посредством остановки охлаждения;
-
контроль повышения/понижения температуры с выводом сообщения о соответствующей аварии на дисплей;
-
контроль закрытия двери охлаждаемого помещения;
-
8 вариантов применения цифрового входа, включая возможность подключения дополнительного датчика температуры для защиты установки по предельной температуре конденсации.

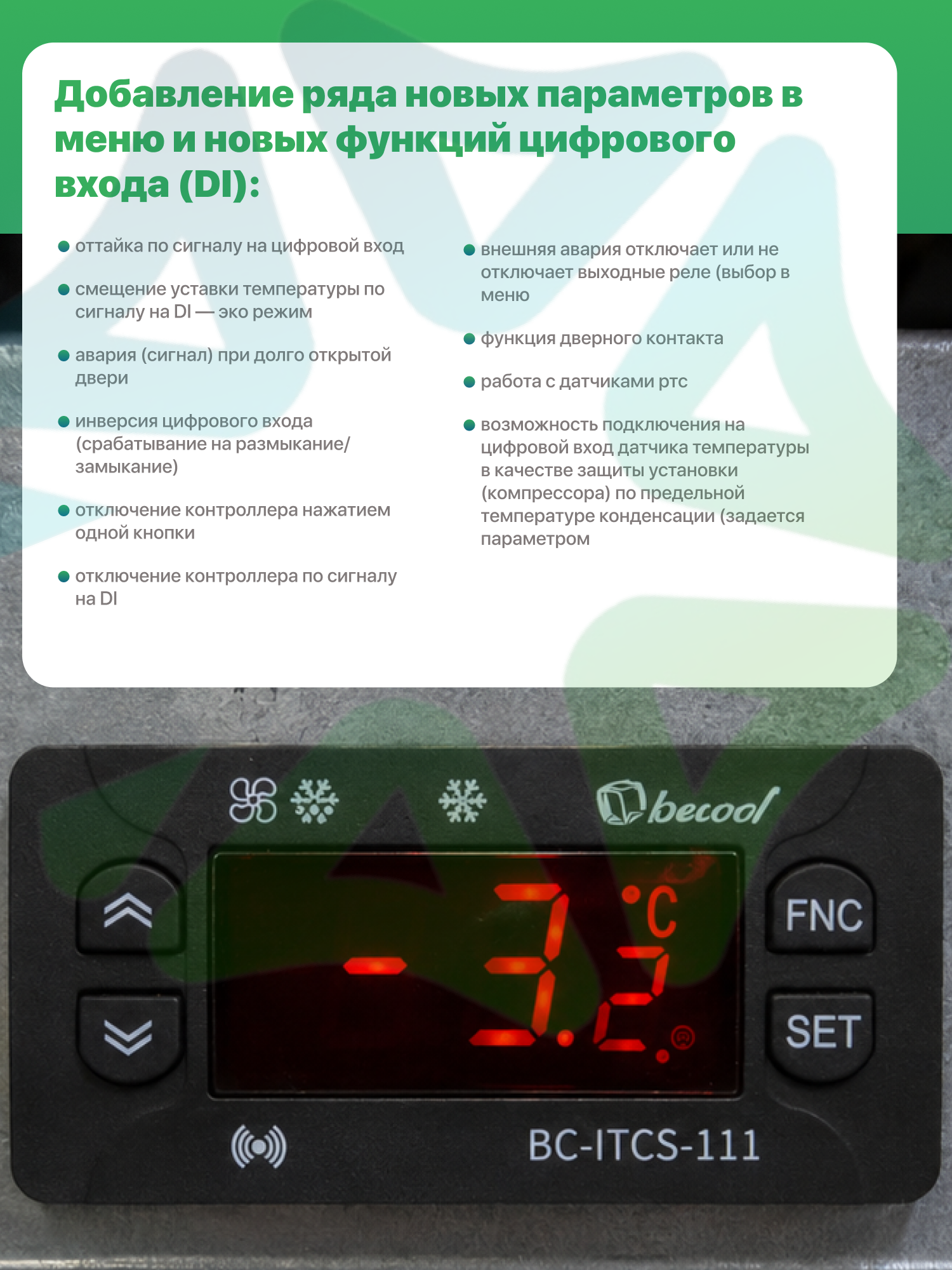

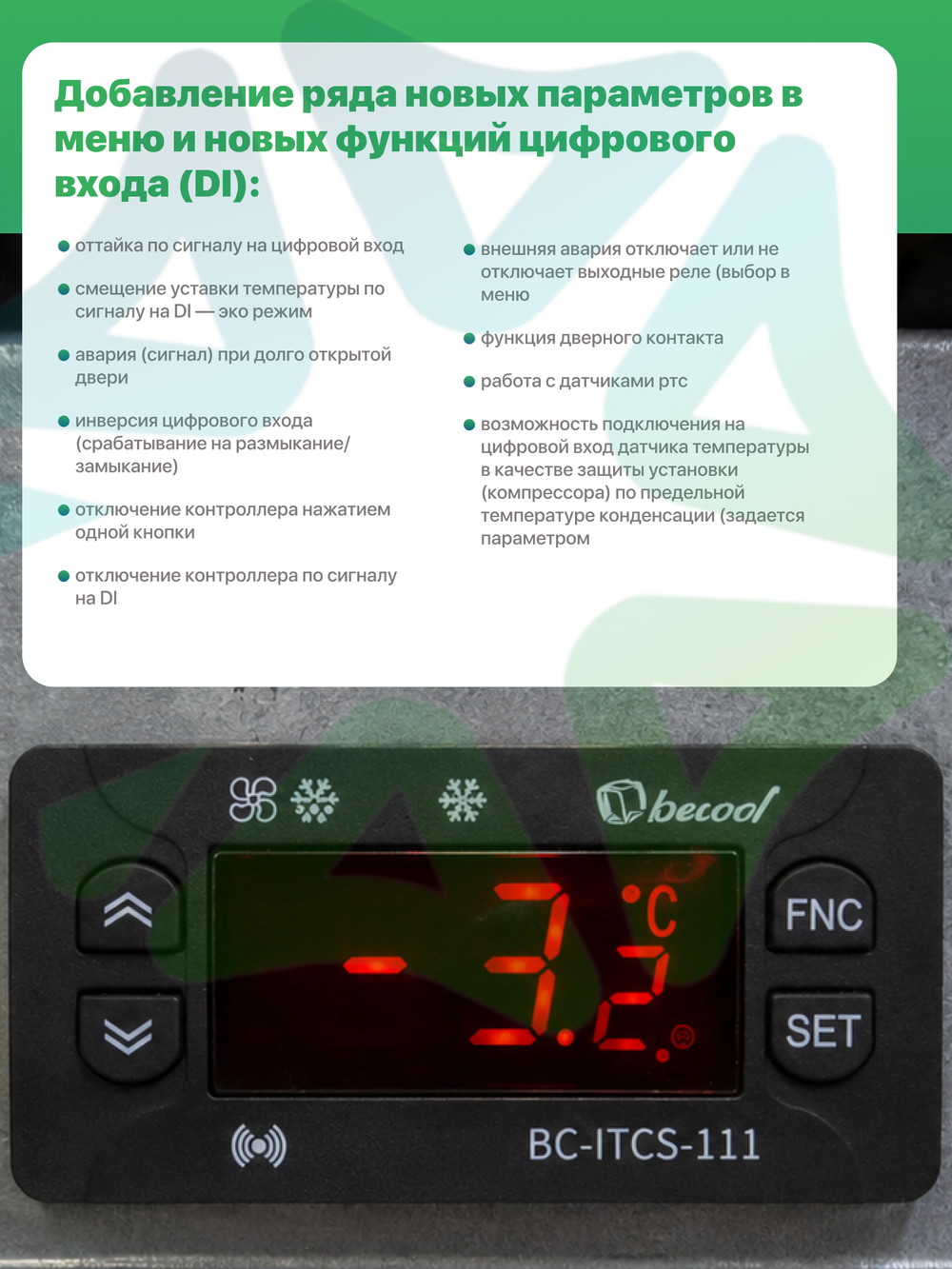

Расширенные функции цифрового входа (DI) включают:
-
оттайку по сигналу на цифровой вход;
-
смещение уставки температуры по сигналу на DI («ЭКО‑режим»);
-
сигнализацию аварии при долго открытой двери;
-
инверсию цифрового входа (срабатывание на размыкание/замыкание);
-
отключение контроллера нажатием одной кнопки или по сигналу на DI;
-
настройку реакции на внешнюю аварию (отключение или сохранение работы выходных реле — выбирается в меню);
-
функцию дверного контакта;
-
работу с датчиками РТС;
-
возможность подключения датчика температуры на цифровой вход в качестве защиты компрессора по предельной температуре конденсации (задаётся параметром).

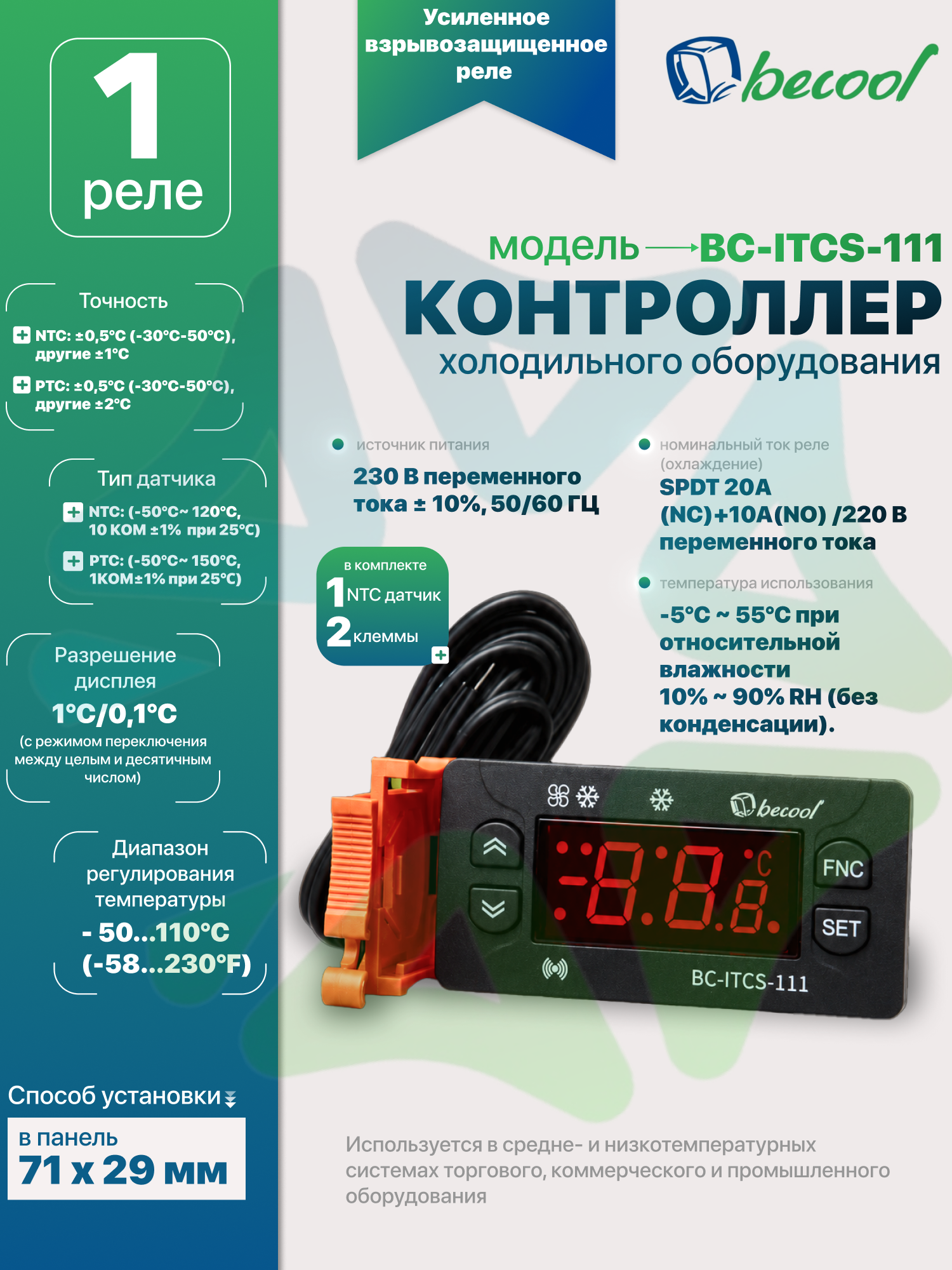

Технические характеристики:
-
Источник питания: 230 В переменного тока ± 10%, 50/60 Гц;
-
Номинальный ток реле (охлаждение): SPDT 20А (NC)+10A(NO) /220 В переменного тока;
-
Температура использования: -5°C ~ 55°C. Относительная влажность: 10% ~ 90% RH (без конденсации);
-
Температура хранения: -30°C ~ 85°C;
-
Габаритные размеры: Длина 77x Ширина 34,5 x Глубина 58 (мм);
-
Монтажный размер: Длина 71 x Ширина 29 (мм);
-
Длина провода датчика: 2 м (включая термобаллон);
-
Диапазон регулирования температуры: датчик NTC: - 50...110°C (-58...230°F);
-
Разрешение дисплея: 1°C/0,1°C (с режимом переключения между целым и десятичным числом);
-
Точность: NTC: ±0,5°C (-30°C-50°C), другие ±1°C. PTC: ±0,5°C (-30°C-50°C), другие ±2°C;
-
Тип датчика: NTC (-50°C~ 120°C, 10 кОм ±1% при 25℃); PTC (-50°C~ 150°C, 1кОм±1% при 25℃)
