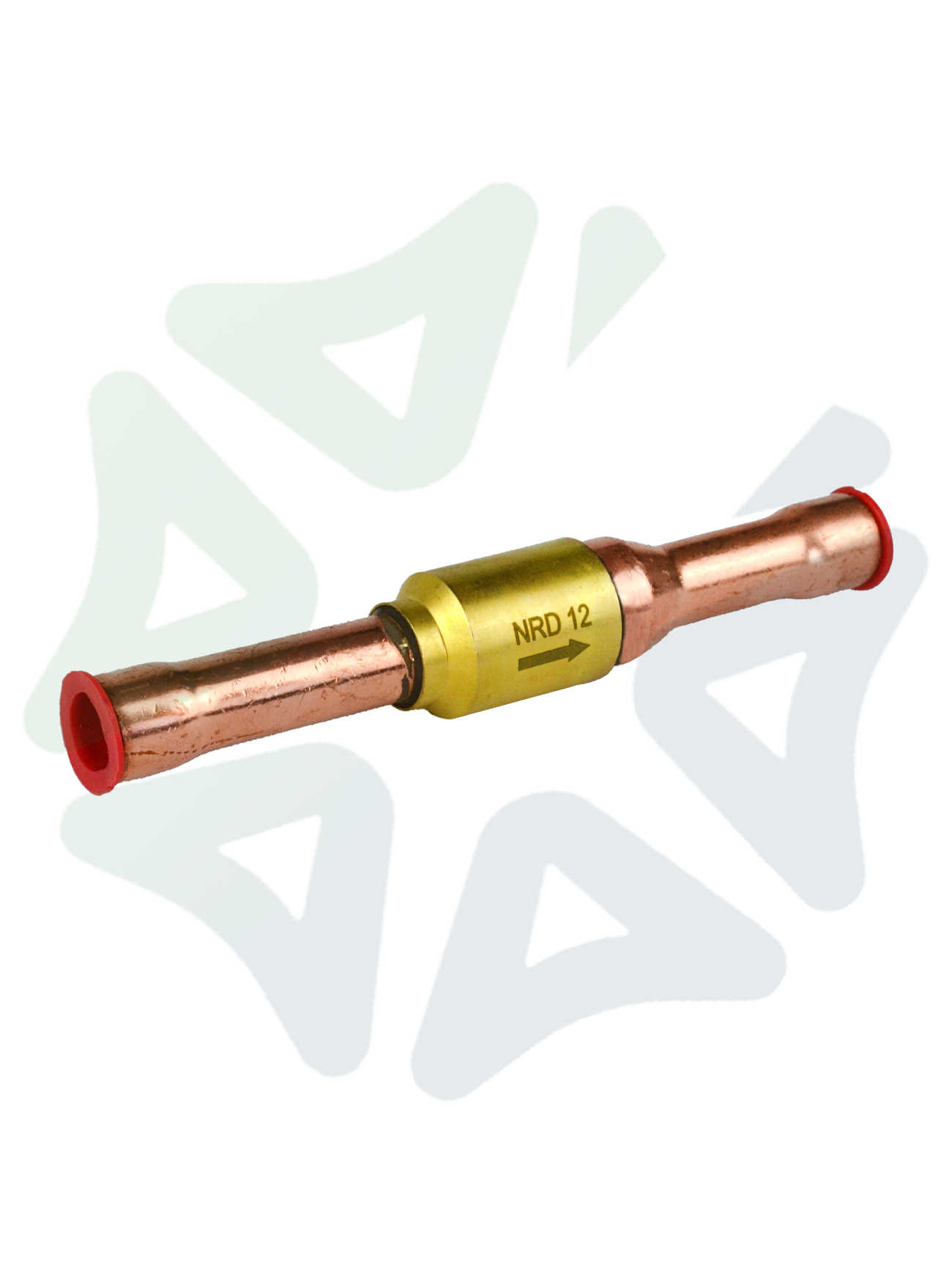

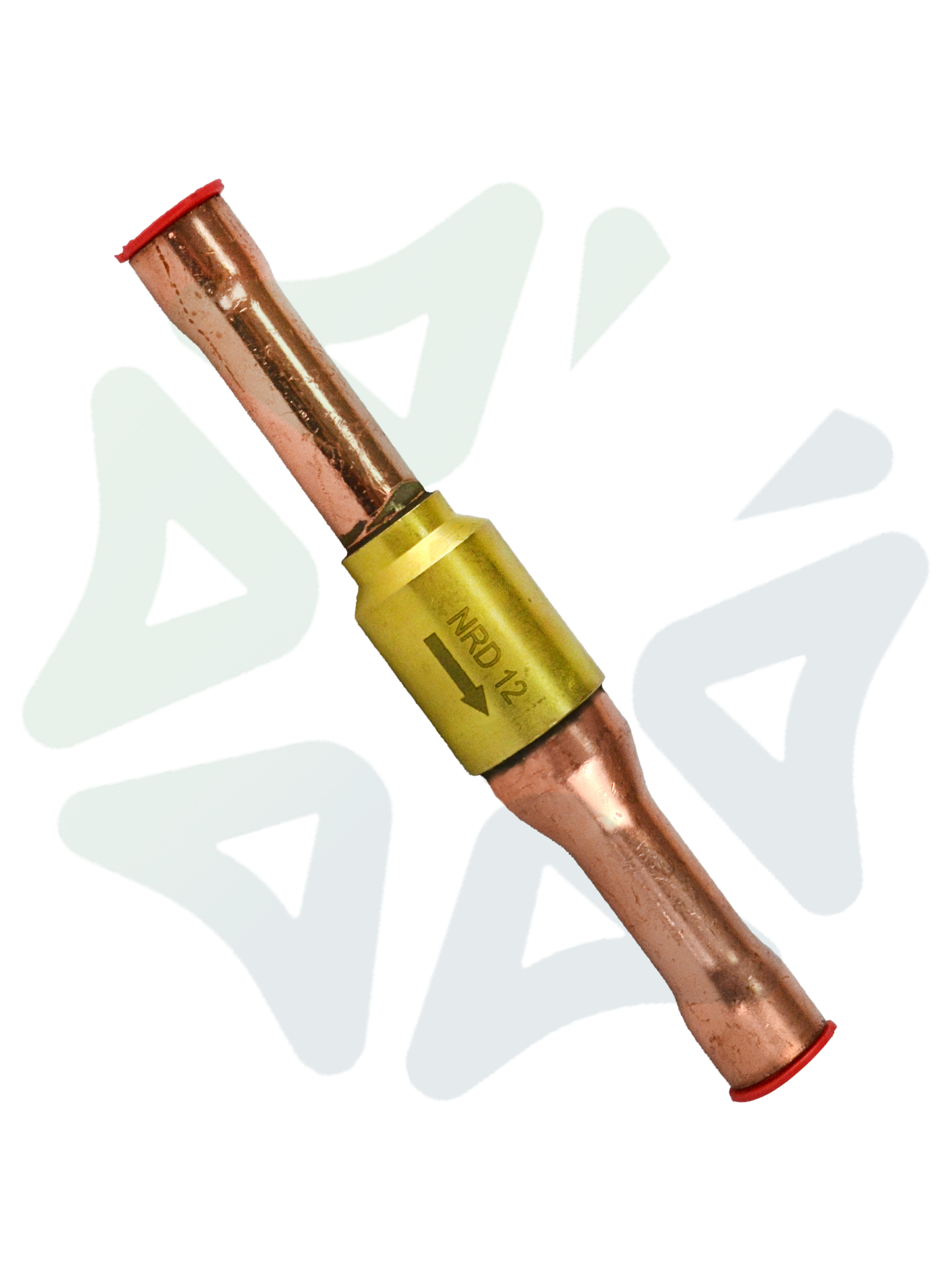

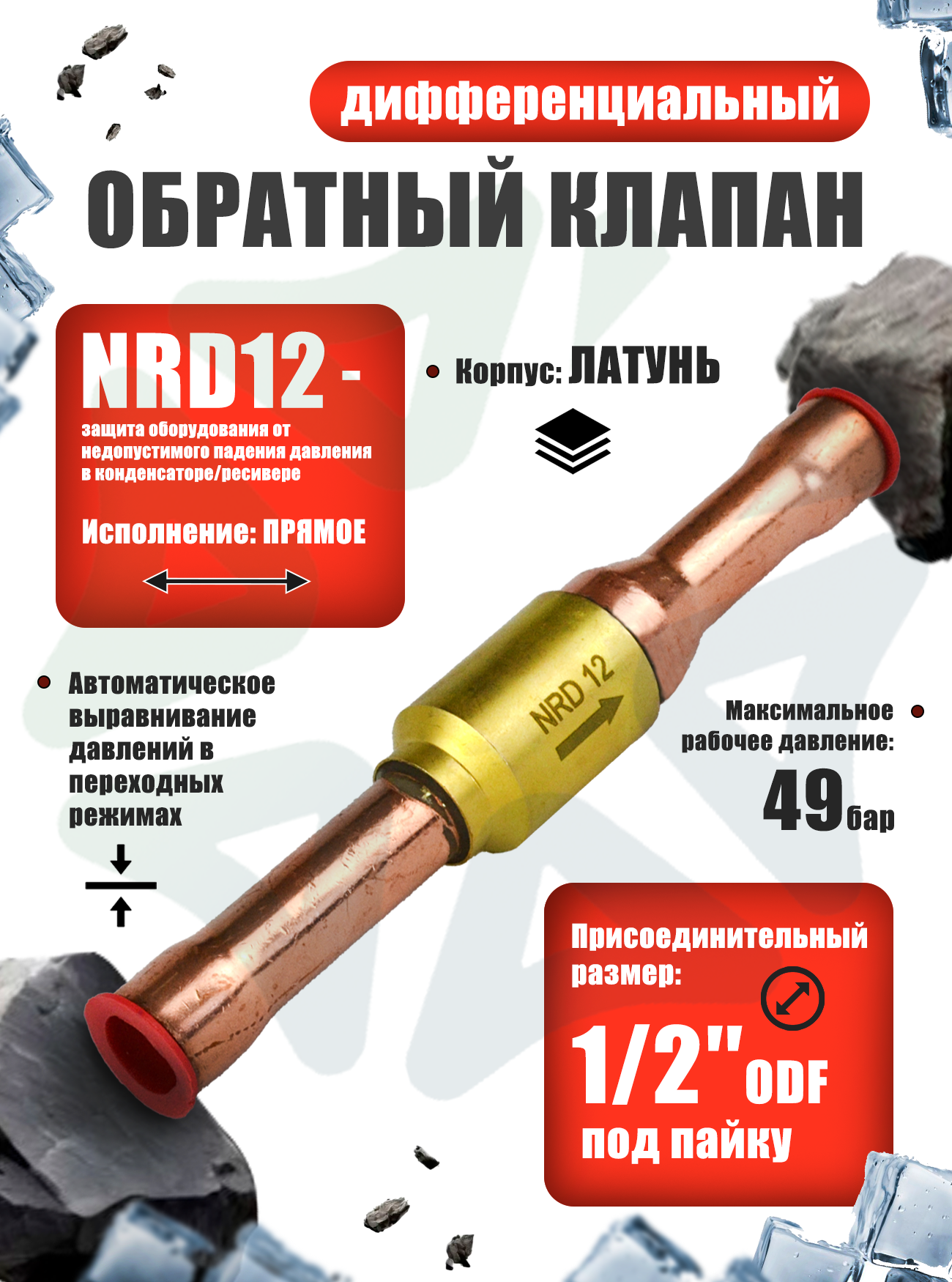

Дифференциальный клапан NRD12 — это нерегулируемый клапан прямого действия, совмещающий функции обратного клапана и регулятора минимального перепада давления в жидкостной линии холодильного контура. Корпус изготовлен из латуни, штуцеры под пайку ODF 1/2″ (12 мм), прямая конфигурация, поршневая схема с тарированной пружиной — начало открытия при перепаде 1,4 бар, полное открытие при ~3 бар. Совместим с хладагентами R22, R404A, R407C, R410A, R134a, R507A и всеми типами компрессорных масел. Максимальное рабочее давление — 46 бар. Клапан пропускает хладагент только в одном направлении, указанном стрелкой на корпусе, и не имеет регулировочных узлов, сервисных портов или сменных деталей.
Технические характеристики:
- Номинальный диаметр подключения: 12 мм (1/2″);
- Тип присоединения: ODF, под пайку (медные штуцеры);
- Конфигурация корпуса: прямая;

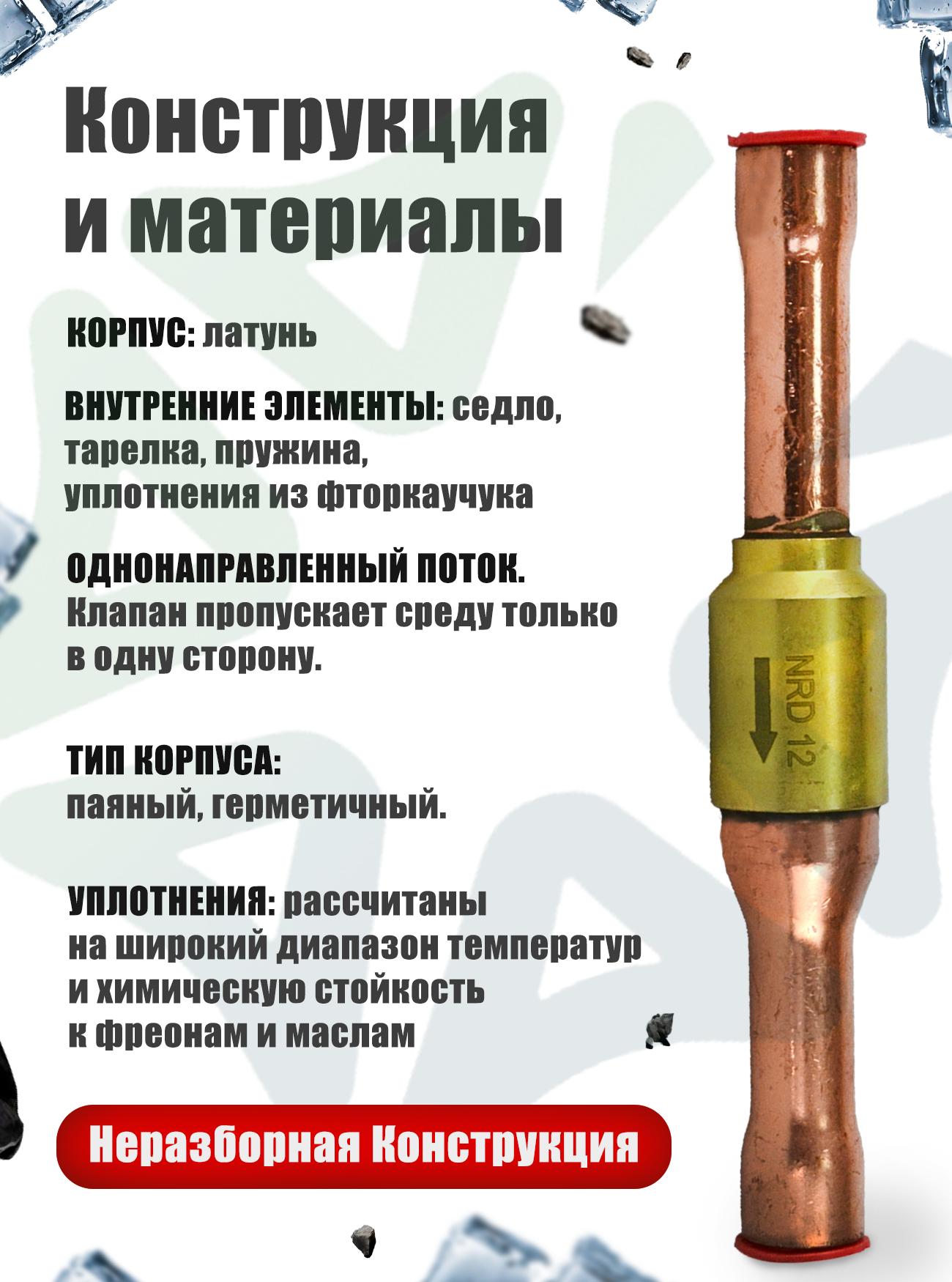

- Материал корпуса: латунь;
- Рабочий орган: поршень с тарированной пружиной;
- Начало открытия: при перепаде давлений 1,4 бар;
- Полное открытие: при перепаде давлений ~3 бар;
- Регулировка: не предусмотрена;
- Коэффициент пропускной способности Kv: 2,05 м³/ч;
- Максимальное рабочее давление: 46 бар;
- Испытательное давление: 60 бар;
- Диапазон температур рабочей среды: от −50 до +140 °C.
Основное назначение — поддержание минимально необходимого давления в ресивере при низких температурах наружного воздуха, когда давление конденсации падает ниже порога корректной работы ТРВ или капиллярной трубки.

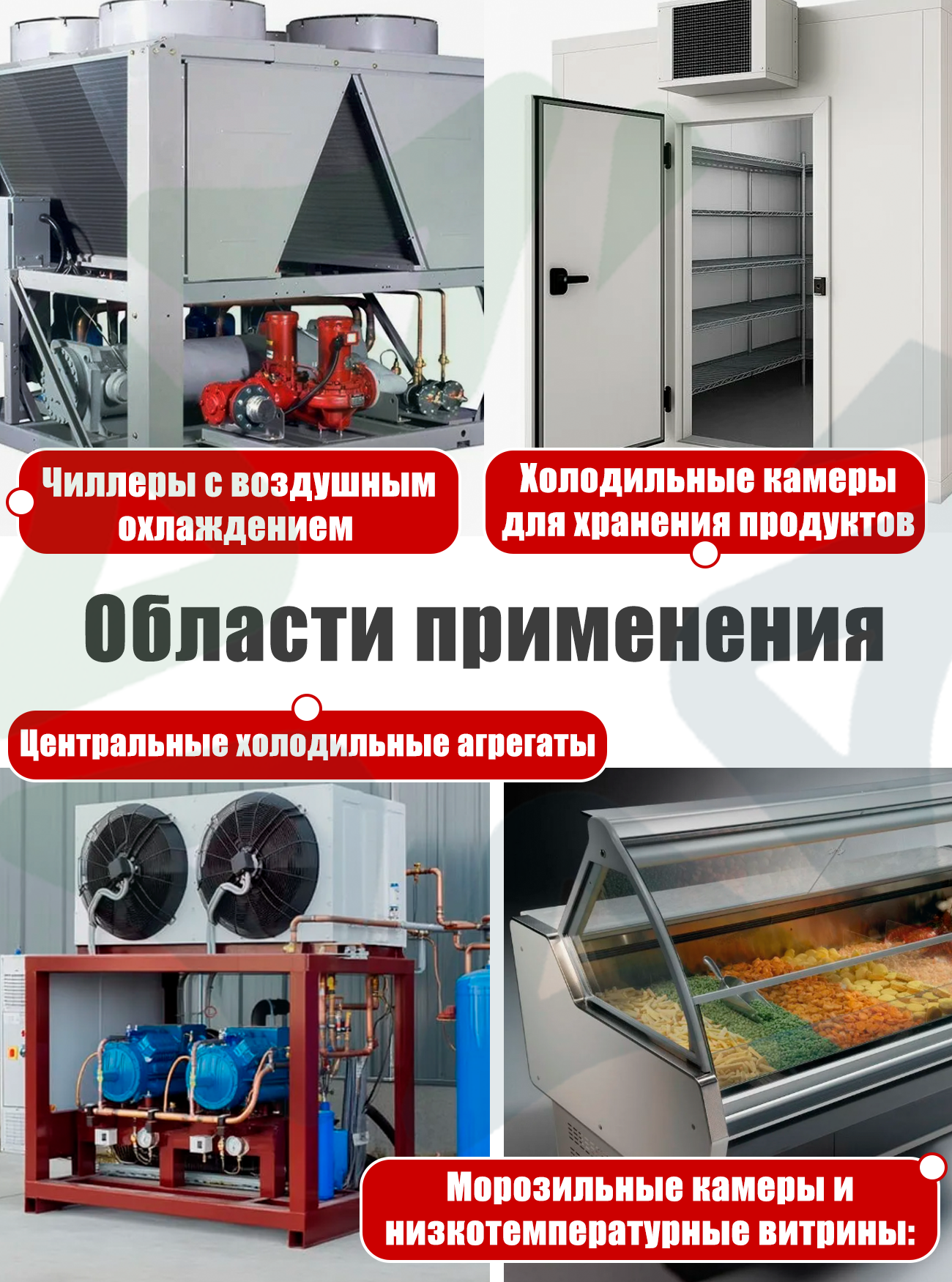

Области применения:
- Центральные холодильные агрегаты супермаркетов — многотемпературные системы с общим ресивером, где давление конденсации падает при низкой наружной температуре;
- Холодильные витрины и прилавки — обеспечение стабильной подачи хладагента в ТРВ при переменных нагрузках;
- Средне- и низкотемпературные холодильные камеры — на складах, пищевых производствах, в магазинах;
- Промышленные холодильные установки с воздушным конденсатором — защита от падения давления конденсации ниже порога нормальной работы ТРВ;
- Чиллеры с воздушным охлаждением — поддержание стабильного давления в жидкостной линии при работе в холодное время года;
- Системы с ресивером — любые схемы, где требуется гарантировать минимальное давление на выходе из ресивера;
- Установки с регулятором давления конденсации KVR — типовая связка KVR + NRD для управления давлением конденсации и защиты ресивера;
- Параллельные компрессорные агрегаты — выравнивание давлений между линиями при остановке части компрессоров.
